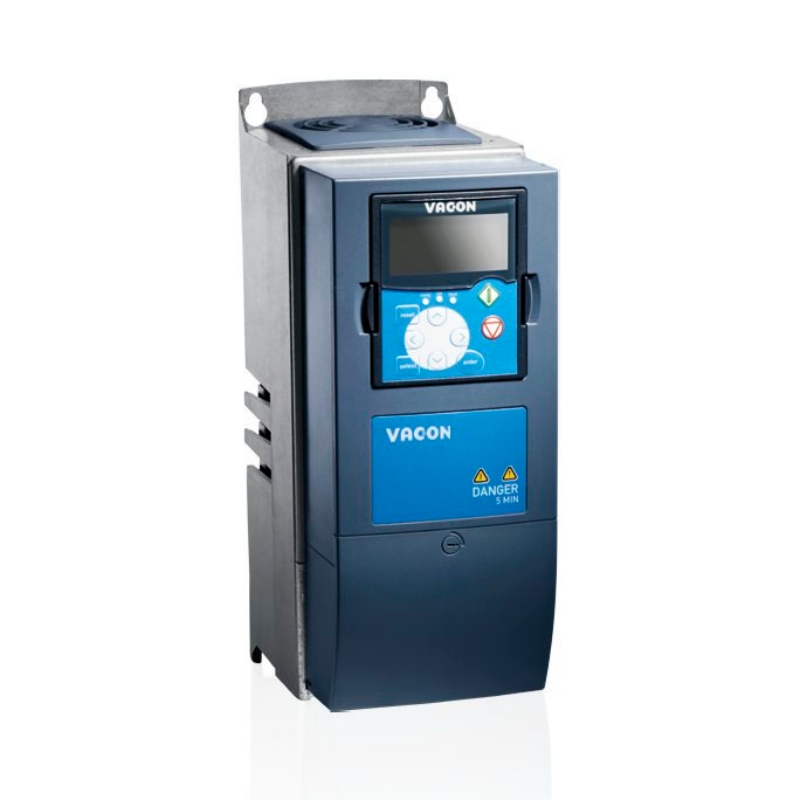

VACON NXS00055-A2H1SSV-A1A2000000 è un azionamento a frequenza variabile a 3 fasi della serie NXS, che funziona come convertitore di frequenza industriale per il controllo standard del motore AC. Con potenza nominale del motore a basso sovraccarico di 2,2 kW e ad alto sovraccarico di 1,5 kW a 380-500 VAC, fornisce una corrente di uscita continua di 5,6 A. Adatto per azionamenti a pompa, controllo ventilatore, sistemi trasportatori e applicazioni di miscelatore in automazione industriale generale.
Che cos'è un drive a frequenza variabile a 3 fasi?
Un azionamento a frequenza variabile a 3 fasi è un dispositivo di conversione di potenza che rettifica l'alimentazione di rete AC a frequenza fissa a 3 fasi in CC e la inverte in uscita AC a tensione variabile e frequenza variabile per il controllo della velocità del motore. Regola la velocità di rotazione e la coppia di un motore a induzione trifase o a magnete permanente regolando la frequenza di uscita e la tensione secondo un algoritmo di controllo V / Hz o vettoriale.
I convertitori di frequenza industriali sono classificati secondo la metodologia di controllo - scalare (V / Hz), vettore a circuito aperto e vettore a circuito chiuso - e dalla topologia di potenza, tra cui rettificatore a diodo a 6 impulsi, front end attivo (AFE) e configurazioni a 12 impulsi. Il VACON NXS00055-A2H1SSV-A1A2000000 è un convertitore di frequenza industriale raffreddato ad aria montato a parete che utilizza il controllo vettoriale senza sensore con un trituratore di freni integrato e un'estremità anteriore del rettificatore a diodi a 6 impulsi con soffocatore interno a corrente continua.
Specifiche chiave
Serie di prodotti:VACON NXS
Tipo di prodotto: convertitore di frequenza raffreddato ad aria montato a parete (standard)
Dimensione del telaio: FR04
Tensione della rete: 380-500 VAC (3-fase, 50/60 Hz)
Gamma di tensione del bus DC: 465-800 VDC
Corrente di uscita nominale (sovraccarico basso, 110%): 5,6 A
Corrente di uscita nominale (sovraccarico elevato, 150%): 4,3 A
Corrente di uscita massima: 8,6 A
Potenza del motore (sovraccarico basso, 110%): 2,2 kW
Potenza del motore (sovraccarico elevato, 150%): 1,5 kW
Capacità di sovraccarico: 110% per 1 minuto ogni 10 minuti / 150% per 1 minuto ogni 10 minuti
Frequenza di uscita: 0-320 Hz
Frequenza di commutazione: regolabile, fino a 16 kHz
Metodo di controllo: controllo vettoriale senza sensore (loop aperto)
Torsione di partenza: amp; gt; 200% della coppia nominale
Errore di velocità a stato costante: amp; lt;1%
Tempo di rampa (accelerazione/decelerazione): 0-3000 secondi
Frenaggio: Frinaggio integrato (freno a corrente continua: 30% di Tn senza resistenza esterna)
Classificazione del contenitore: IP21/NEMA 1
Livello di emissione EMC: Categoria C/H (secondo IEC 61800-3)
Temperatura di funzionamento ambiente: -10 ° C a 50 ° C
Temperatura di conservazione: -40 ° C a 70 ° C
Umidità relativa: 0-95%RH, non condensante
Altezza: 0-1000 m (derating sopra 1000 m)
Tastiera di controllo: Display alfa-numerico (rimovibile)
I / O di base (slot A): 6 × DI, 2 × AI, 1 × AO, 1 × DO, + 10 Vref, + 24 V fuori
Uscite relè (slot B): 2 × RO (NO / NC configurabile)
Slot di espansione: 3 (Slot C, D, E; compatibile con fieldbus, I / O e schede di opzione dell'encoder)
Opzioni di bus di campo (tramite slot di espansione): Modbus RTU, Profibus DP, CANopen, DeviceNet, Modbus/TCP
Dimensioni (L × H × D): 128 mm × 292 mm × 190 mm
Peso netto: 5 kg
Peso lordo: 6 kg
Tipo di montaggio: Montaggio a parete tramite viti M5
Approvazioni: CE, UL, RCM, KC, EAC
Garanzia: 12 mesi dalla messa in servizio o 18 mesi dalla consegna
Norme applicabili: IEC 61800-3 (EMC), IEC 61800-5-1 (sicurezza), IEC 60721-3-3 (ambientale)
Punti salienti tecnici
Il controllo vettoriale senza sensore fornisce una coppia di partenza elevata senza feedback dell'encoder. L'azionamento calcola il flusso del motore e la coppia da correnti di fase misurate e tensione del bus CC, raggiungendo coppia di partenza superiore al 200% della coppia nominale con errore di velocità a stato costante inferiore all'1% della velocità nominale.
Il soffocatore DC integrato riduce la distorsione armonica all'interfaccia di rete. Il soffocamento interno all'interno della topologia del rettificatore a 6 impulsi riduce la distorsione totale della corrente armonica laterale della linea (THDi) e estende la vita del condensatore del collegamento CC lisciando la corrente ondulata.
Il frenatore integrato consente la frenata dinamica su un singolo canale di transistor. Il trituratore integrato supporta la connessione di resistenza frenante esterna per applicazioni che richiedono una decelerazione controllata di carichi ad alta inerzia. La funzione freno CC fornisce fino al 30% della coppia nominale del motore senza una resistenza esterna.
L'architettura I/O e fieldbus espandibile supporta cinque slot per schede opzionali. L'unità comprende due schede I/O di base (slot A e B) e tre slot di opzione aperta (C, D, E). I protocolli di fieldbus supportati includono Profibus DP, CANopen, DeviceNet, Modbus RTU e Modbus/TCP, che consentono l'integrazione in tutte le principali reti di automazione di fabbrica.
Applicazioni
Controllo della pompa nei sistemi di acqua e acque reflue: fornisce regolazione a velocità variabile per le pompe centrifughe. Il controller PID integrato e la funzione pompa-ventilatore-controllo (PFC) per 1-5 pompe riducono il consumo energetico fino al 50% rispetto al controllo dell'acceleratore a velocità fissa in condizioni di carico parziale.
Gestione ventilatore e soffiatore HVAC: aziona ventilatori di alimentazione e ritorno, ventilatori della torre di raffreddamento e soffiatori di scarico. La configurazione I/O dell’azionamento supporta il feedback di temperatura e pressione per l’automazione degli edifici a circuito chiuso. Basso rumore acustico da alta frequenza di commutazione (fino a 16 kHz) si adatta agli spazi occupati.
Sistemi trasportatori per la movimentazione dei materiali: controlla la velocità della cintura per le funzioni di accumulo, indicizzazione e fusione. La modalità vettoriale senza sensore mantiene coppia costante a basse velocità fino al 5% della velocità base, supportando un posizionamento preciso senza encoder albero.
Azionamenti di miscelatori e agitatori nelle industrie di processo: alimenta applicazioni di miscelazione a coppia costante. L'alta capacità di coppia di partenza (oltre il 200%) supera l'attrito di rottura di fanghi stabiliti e media viscosi senza eccessivo dimensionamento del motore.
I motori del fuso e dell'asse di alimentazione della macchina utensile: Fornisce uscita a velocità variabile per torni, fresatrici e fusi di macinatura. La gamma di uscita da 0 a 320 Hz si estende oltre i motori standard a 50/60 Hz per operazioni di lavorazione ad alta velocità.
Movimento di traversa/carrello di gru e sollevatori: Funziona motori a traversa trasversale e a lungo percorso. Il frenatore integrato gestisce l'energia del carico di revisione durante l'abbassamento, eliminando la necessità di un'unità frenante esterna.
Guida alla selezione
Applicazioni adatte:
Motori a induzione a gabbia di scoiattolo fino a 2,2 kW (LO) o 1,5 kW (HO) su alimentazioni trifasi 380-500 VAC, che richiedono prestazioni vettoriali standard senza sensore e un contenitore IP21 adatto per pannelli di controllo interni
Pompa a coppia variabile e carichi di ventilatore che beneficiano del controller PID integrato e della funzione multi-pompa (fino a 5 pompe) senza intervento PLC esterno
Carichi ad alta inerzia come centrifughe, ventilatori di grande diametro e macchinari a volante dove il trituratore integrato del freno supporta la connessione di resistenza esterna per la frenata dinamica controllata
Architetture di sistema che richiedono connettività fieldbus: i tre slot di espansione aperti ospitano schede opzionali Profibus DP, CANopen, DeviceNet, Modbus RTU o Modbus/TCP
Non consigliato per:
Motori che richiedono una corrente nominale superiore al limite di 5,6 A (LO) o 4,3 A (HO) dell'azionamento. Selezionare la dimensione del telaio NXS00075-A2H1SSV(7.6 A LO,3 kW) o superiore.
Alimentazione di rete monofase. Questo azionamento richiede ingresso trifase 380-500 VAC. Per la rete monofase 230 VAC, utilizzare azionamenti della serie VACON 20 o VACON 100.
Applicazioni che richiedono protezione IP54/NEMA 12 contro polveri e spruzzi. Selezionare il NXS00055-A5H1SSS-A1A2000000, che fornisce identiche rating elettrici in un contenitore IP54.
Reti di alimentazione 690 VAC. La classe di tensione di 500 V è nominale per 380-500 VAC. Per la rete 525-690 VAC, utilizzare modelli codificati con classe di tensione "6" nella designazione del modello (ad esempio, NXS00055-A2L0SSV).
Domande frequenti
1. Quali sono le dimensioni, il peso netto e il peso lordo del VACON NXS00055-A2H1SSV-A1A2000000?
Il NXS00055-A2H1SSV-A1A2000000 ha dimensioni di 128 mm di larghezza, 292 mm di altezza e 190 mm di profondità. Il peso netto è di 5 kg, e il peso lordo incluso l'imballaggio è di 6 kg per scheda dati del produttore.
2.What è il tempo di consegna e il termine di consegna per il VACON NXS00055-A2H1SSV-A1A2000000?
Il tempo di consegna standard della fabbrica è di 4 settimane. Spediamo unità in magazzino da Beijing Zhongping Technology entro 1 a 3 giorni lavorativi dopo la conferma dell'ordine.
3.Is il VACON NXS00055-A2H1SSV-A1A2000000 in magazzino e disponibile per la spedizione dello stesso giorno?
Manteniamo l'inventario del NXS00055-A2H1SSV-A1A2000000 nel nostro magazzino. Contatta Beijing Zhongping Technology per confermare la quantità di stock disponibile per questa specifica configurazione.
4.Quali certificazioni e approvazioni possiede la serie VACON NXS?
Il NXS00055-A2H1SSV-A1A2000000 porta la marcatura CE (Unione europea), l'approvazione UL (Stati Uniti e Canada), l'approvazione RCM (Australia e Nuova Zelanda), l'approvazione KC (Corea) e l'approvazione EAC (Unione economica eurasiatica). È conforme alla norma IEC 61800-3 per le emissioni EMC di categoria C/H e alla norma IEC 61800-5-1 per la sicurezza funzionale.
5.Quanto costa il VACON NXS00055-A2H1SSV-A1A2000000 e qual è la fascia di prezzo tipica?
Il VACON NXS00055-A2H1SSV-A1A2000000 varia tipicamente da 1.200 a 2.000 USD per unità a seconda della quantità, della configurazione e del canale di distribuzione regionale. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato, contatta direttamente Beijing Zhongping Technology.
6. Quali termini di pagamento e metodi di pagamento accettate per ordini di unità VACON?
Accettiamo bonifico bancario (T / T) in USD, EUR e CNY, così come lettera di credito (L / C) per ordini superiori a $ 10.000. Per clienti ripetuti qualificati, la tecnologia di Pechino Zhongping offre 30 termini di pagamento netti dopo revisione e approvazione del credito.
7.How posso installare il VACON NXS00055-A2H1SSV-A1A2000000 e quale spazio di montaggio è necessario?
L'azionamento si monta direttamente a parete tramite viti M5 su una superficie verticale senza vibrazioni. Mantenere 100 mm di spazio sopra e sotto l'azionamento e 50 mm su ciascun lato per un adeguato flusso d'aria di raffreddamento. La gamma di temperatura di funzionamento ambiente è compresa tra -10°C e 50°C senza degradazione fino a 1000 m di altitudine.
8.What è la politica di ritorno, il periodo di garanzia e il servizio post-vendita per il VACON NXS00055-A2H1SSV?
Forniamo la garanzia standard di fabbrica di 12 mesi dalla messa in servizio o 18 mesi dalla consegna, a seconda di quale scade prima. Le restituzioni richiedono autorizzazione preventiva; Beijing Zhongping Technology elabora le richieste RMA entro 48 ore lavorative dalla ricezione. Abbiamo stock di ricambi tra cui schede di controllo, ventilatori di raffreddamento e tastiere per il supporto post-vendita di emergenza.
9.Come posso sostituire un modello di azionamento VACON interrotto o obsoleto? Qual è lo stato del ciclo di vita del prodotto?
NXS00055-A2H1SSV-A1A2000000 è un prodotto attivo senza preavviso di interruzione programmata. Per la migrazione del sistema dai vecchi modelli VACON NXS o NXL, Beijing Zhongping Technology fornisce assistenza di riferimento incrociato e supporto tecnico di dimensionamento per selezionare il tipo di sostituzione corretto.
10. Quali sono i termini di spedizione del dazio, della tariffa doganale e dell'importazione durante l'importazione del VACON NXS00055-A2H1SSV?
Il codice HTSUS applicabile è 8504.40.4000 e la classificazione ECCN è EAR99. Spediamo ordini internazionali sotto Incoterms CPT (Carriage Paid To) con DAP (Delivered at Place) disponibile dopo la negoziazione. I dazi, le tasse doganali, l'IVA e le eventuali tasse applicabili nel paese di destinazione sono da pagare dall'acquirente al momento della consegna. Beijing Zhongping Technology fornisce fatture commerciali, elenchi di imballaggio e certificati di origine per accelerare lo sdoganamento.
