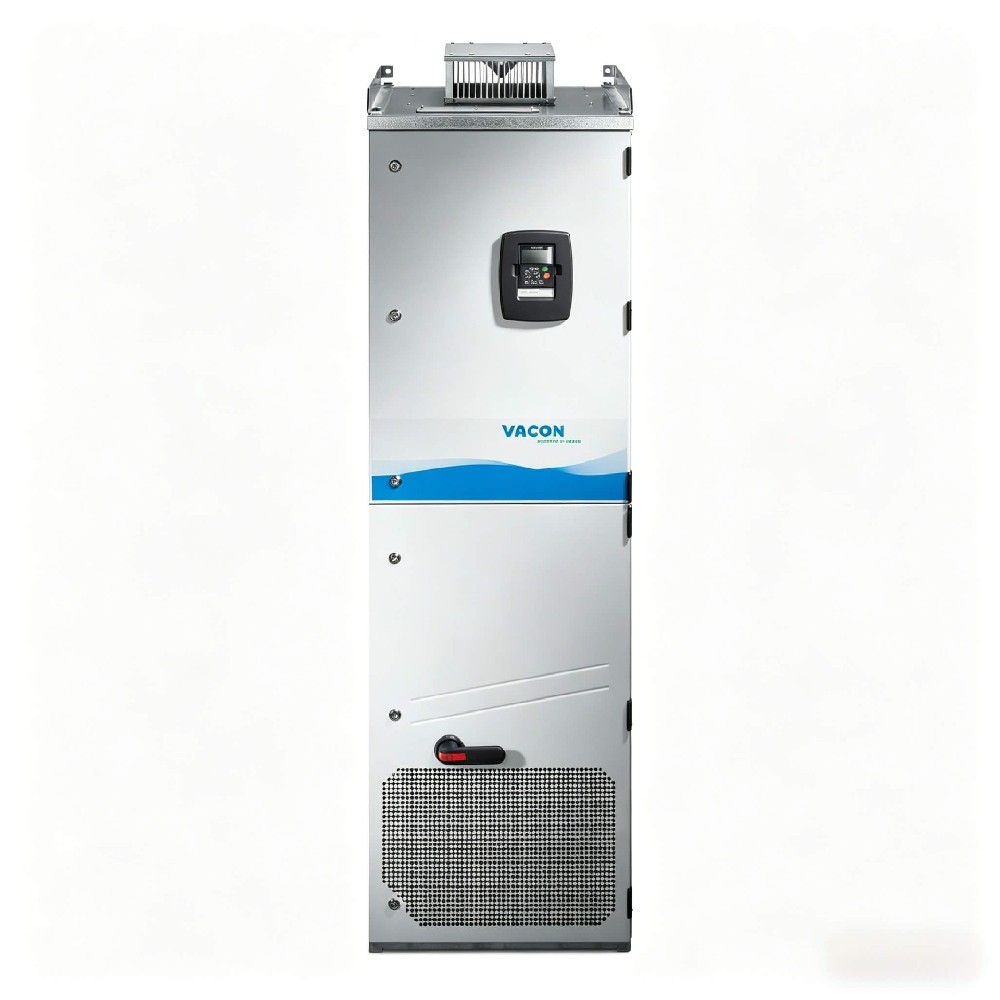

VACON NXP03855-A2L0SSB-A1A2000000 è un convertitore di frequenza di controllo vettoriale a circuito chiuso della serie VACON NXP. Con una corrente di uscita di 385 A a 380-500 VAC, supporta applicazioni di motori a basso sovraccarico da 200 kW e ad alto sovraccarico da 160 kW. Come un modulo inverter raffreddato a liquido, impiega il controllo vettoriale a circuito chiuso con errore di velocità inferiore allo 0,01% e errore di coppia inferiore al 2%, fornendo coppia completa a velocità zero per gru, winch, elica, compressore e sistemi di azionamento del banco di prova.
Che cos'è un modulo inverter raffreddato a liquido?
Un modulo inverter raffreddato a liquido è un'unità di azionamento elettronica di potenza che utilizza un mezzo refrigerante liquido - tipicamente una miscela acqua-glicolo - che scorre attraverso un dissipatore di calore dedicato per dissipare il calore generato dai semiconduttori di potenza, piuttosto che fare affidamento sulla convezione ad aria forzata. Questo metodo di raffreddamento raggiunge uno dei migliori rapporti potenza-dimensione nel settore, con meno dello 0,1% della potenza totale di azionamento dissipato come calore all'aria ambiente. La tecnologia consente l'installazione compatta in contenitori sigillati, elimina la necessità di grandi sistemi di climatizzazione nelle sale elettriche e consente un funzionamento praticamente silenzioso a causa dell'assenza di grandi ventilatori di raffreddamento.
I moduli inverter raffreddati a liquido sono offerti in configurazioni tra cui unità front-end, unità inverter e unità freno-chopper per sistemi bus DC comuni. Sono disponibili in forma di modulo IP00 per l'integrazione dell'armadio e versioni chiuse IP54 per l'installazione diretta in ambienti difficili, comprese applicazioni marine, offshore e minerarie. Il VACON NXP03855-A2L0SSB-A1A2000000 è classificato nel gruppo di prodotti standard raffreddato ad aria NXP (modifica meccanica "S"), anche se la piattaforma NXP comprende anche varianti raffreddate a liquido designate dalla modifica meccanica "W" in dimensioni di telaio come CH61 (raffreddato a liquido), dove la potenza nominale di 385 A fornisce potenza del motore di 200 kW a basso sovraccarico.
Specifiche chiave
Tensione della rete: 380-500 VAC (465-800 VDC), 3-fase
Frequenza di ingresso: 45-66 Hz
Corrente di uscita: 385 A
Potenza del motore (sovraccarico basso): 200 kW / 300 HP
Potenza del motore (sovraccarico elevato): 160 kW
Classificazione del contenitore: IP21/NEMA 1
Montaggio telaio: FR10 / telaio 10
Tastiera di controllo: display alfanumerico
Livello di emissione EMC: IEC 61800-3, Ambiente 2
Freno Chopper:Non incluso
Configurazione di ingresso: 6 impulsi con soffocatore DC
Fessura di opzione A: 6DI, DO, 2AI, 1AO, +10Vr, +24V
Fessura di opzione B: 2RO (NO/NC)
Opzione Slot C/D/E: Nessuna scheda (espandibile)
Protocollo Fieldbus: Non popolato (5 slot di espansione disponibili)
Frequenza di commutazione: 1-12 kHz fabbrica predefinita 3,6 kHz; raccomandato minimo 1,7 kHz (loop aperto), 2,5 kHz (loop chiuso), massimo 3,6 kHz per parallelizzazione DriveSynch
Frequenza di uscita: 0-320 Hz (standard); fino a 7200 Hz (software speciale)
Risoluzione di frequenza: 0,01 Hz
Metodi di controllo:U / f,Controllo vettoriale senza sensore a loop aperto,Controllo vettoriale a loop chiuso
Errore di velocità del loop chiuso: amp; lt;0.01%
Errore di coppia a loop chiuso: amp; il 2%
Capacità di coppia completa: disponibile fino a zero velocità
Peso lordo: 341 kg
Peso netto: 340 kg
Dimensioni (L x H x D): 595 mm × 2018 mm × 602 mm
Punti salienti tecnici
Il controllo vettoriale a circuito chiuso raggiunge una precisione di regolazione della velocità inferiore allo 0,01%. La piattaforma NXP elabora il feedback dell'encoder da encoder a impulsi incrementali e da encoder assoluti per mantenere un accurato monitoraggio della posizione del rotore in tutta la gamma di velocità, inclusa l'uscita a coppia completa a velocità zero. Ciò elimina la necessità di freni ausiliari in applicazioni di sollevamento verticale dove la posizione di carico deve essere mantenuta a fermo.
La scheda di controllo NXP comprende cinque slot di espansione integrati per I/O, fieldbus e schede di sicurezza funzionali. La configurazione I / O standard fornisce 6 ingressi digitali, uscite digitali, 2 ingressi analogici e 1 uscita analogica, con opzioni di bus di campo tra cui PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus / TCP e Ethernet / IP. Una domanda di selezione comune è "Quali protocolli di bus di campo supporta il VACON NXP03855?" - l'unità di base viene fornita con slot opzionali non popolati nelle posizioni C, D e E, consentendo agli utenti di installare la scheda di comunicazione corrispondente alla loro topologia di rete dell'impianto.
Le funzioni Safe Torque Off (STO) e Safe Stop 1 (SS1) basate su chip sono integrate di serie. La funzione STO, conforme alla norma EN ISO 13849-1, rimuove l'energia che genera coppia dal motore senza richiedere un contattore esterno o una scollega meccanica. L'ingresso termistorico certificato ATEX è disponibile per il controllo di motori installati in atmosfere potenzialmente esplosive secondo la direttiva 2014/34/UE.
Tutte le schede ricevono un rivestimento conformale come pratica di produzione standard. Questo trattamento protettivo impedisce l'assorbimento di umidità e l'attacco di gas corrosivi sulle tracce di PCB, estendendo la vita operativa in ambienti con alta umidità, spruzzo di sale o esposizione al vapore chimico - condizioni comunemente riscontrate in impianti di trattamento marine, offshore e acque reflue.
La tecnologia di parallelizzazione DriveSynch consente a più unità NXP di condividere la corrente di carico quando guidano un singolo motore di grande dimensione. Questo approccio modulare distribuisce la potenza tra moduli di azionamento indipendenti, aumentando la ridondanza del sistema perché il guasto di un'unità non ferma l'intero treno di azionamento. La scalabilità della potenza del motore raggiunge fino a 5 MW attraverso la configurazione dell'unità parallela.
Applicazioni
Controllo della gru industriale e del sollevatore: Fornisce coppia completa a velocità zero con controllo vettoriale a circuito chiuso e feedback dell'encoder, consentendo la tenuta del carico senza freni meccanici durante il posizionamento verticale del sollevatore. L'errore di coppia inferiore al 2% e l'errore di velocità inferiore allo 0,01% garantiscono un'accelerazione e una decelerazione fluide dei carichi sospesi nelle gru dell'acciaieria, nelle porte di movimentazione dei contenitori e nelle gru del portale del cantiere navale.
Propulsione marina e propulsioni:Fornisce 385 A di potenza continua per propulsioni azimute e motori di propulsione principali in navi di posizionamento dinamico. Le varianti chiuse IP21 e IP54 resistono a atmosfere e vibrazioni cariche di sale, mentre i PCB rivestiti conformali resistono alla corrente di tracciamento indotta dall'umidità che provoca guasti prematuri negli azionamenti non rivestiti.
Vinci e sistemi di ormeggio: Supporta il funzionamento a basso sovraccarico di 200 kW per vinchi di manutenzione dell'ancoraggio, vinchi di rimorchio e captani di ormeggio su navi di rifornimento offshore. Il controllo a circuito chiuso mantiene una tensione costante della linea in condizioni di carico variabili, critiche per la posa di cavi sottomarini e le operazioni di distribuzione ROV.
Sistemi di azionamento del compressore: Controlla compressori centrifugi e a vite ad alta inerzia con rampe di accelerazione / decelerazione programmabili da 0,1 a 3000 secondi, evitando condizioni di sovratensione durante le sequenze di avvio e spegnimento negli impianti di trasformazione del gas e refrigerazione.
Applicazioni di banco di prova e dinamometri: Funziona come azionamento del motore di carico o controllo del motore principale nelle celle di prova del motore e nei dinamometri di trasmissione. Il controllo vettoriale a circuito chiuso basato sull'encoder fornisce una regolazione precisa della velocità e della coppia per cicli di prova ripetibili, con frequenza di commutazione configurabile da 1 a 12 kHz per bilanciare il rumore acustico del motore contro la deratazione termica dell'azionamento.
Estrusore e manipolazione continua della banda: Fornisce una sincronizzazione accurata della velocità tra più sezioni azionate in linee di estrusione di plastica e macchine per la conversione della carta. La capacità di parallelizzazione DriveSynch consente l'espansione modulare della potenza totale senza sostituire l'hardware dell'unità esistente.
Guida alla selezione
Adatto per applicazioni di controllo del motore che richiedono il controllo vettoriale a circuito chiuso basato su encoder con precisione di regolazione della velocità inferiore allo 0,01% e coppia completa a fermo.
Adatto per reti di alimentazione trifase 380-500 VAC dove è richiesta potenza del motore da 200 kW (sovraccarico basso) o 160 kW (sovraccarico alto).
Compatibile con PLC e architetture di automazione che richiedono connettività PROFIBUS, PROFINET, EtherCAT, CANopen o Modbus/TCP tramite schede opzionali plug-in.
Adatto per ambienti industriali pesanti dove PCB rivestiti conformi e funzioni di sicurezza STO sono specifiche obbligatorie.
Non raccomandato per applicazioni di tensione di alimentazione 690 VAC. Seleziona invece un'unità NXP da 690 V (classe di tensione NX_6) nominale per l'alimentazione da 525 a 690 VAC.
Non adatto per impianti di alimentazione a ingresso monofase. Questa unità richiede un'alimentazione trifase 380-500 VAC.
Non la scelta appropriata quando l'applicazione richiede raffreddamento liquido piuttosto che raffreddamento ad aria. Il codice del modello A2L0SSB designa il raffreddamento a aria standard (modifica meccanica "S"); per le varianti raffreddate a liquido, specificare la modifica meccanica "W" come NXP03855-A0T0NWG-A1A2000000 (telaio CH61, raffreddato a liquido, peso netto IP00,55 kg).
Domande frequenti
1. Qual è il termine di consegna o il termine di consegna per un NXP03855-A2L0SSB-A1A2000000?
Il tempo di consegna standard del produttore è da 4 a 6 settimane per le configurazioni costruite in fabbrica. Distributori autorizzati con spedizione stock locale entro 3-5 giorni lavorativi.
2.Il VACON NXP03855-A2L0SSB-A1A2000000 è in stock?
Manteniamo l'inventario del NXP03855-A2L0SSB-A1A2000000 presso Beijing Zhongping Technology per un rapido adempimento. I livelli di stock dei distributori globali superano le 500 unità a partire dal secondo trimestre del 2026.
3.Quali sono le dimensioni e il peso del NXP03855?
L'unità misura 595 mm di larghezza, 2018 mm di altezza e 602 mm di profondità. Il peso netto è di 340 kg e il peso lordo imballato è di 341 kg. La designazione del telaio di montaggio è Frame 10 (FR10). Per la pianificazione del layout del pannello, assicurare uno spazio minimo di 200 mm sopra e sotto l'unità per il flusso d'aria.
4.Quali certificazioni detiene il NXP03855-A2L0SSB?
L'unità porta l'omologazione CE, l'omologazione UL, l'omologazione RCM, l'omologazione coreana KC, l'omologazione EAC e l'omologazione ucraina. La conformità EMC è certificata secondo IEC 61800-3, Ambiente 2 (reti industriali). Safe Torque Off è conforme alla norma EN ISO 13849-1.
5.Quanto costa il NXP03855-A2L0SSB e qual è la fascia di prezzo?
Il NXP03855-A2L0SSB-A1A2000000 varia da 18.000 a 32.000 USD a seconda della configurazione, della quantità e del canale di distribuzione. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato, contatta direttamente Beijing Zhongping Technology.
6.What termini di pagamento e garanzia sono disponibili?
Forniamo una garanzia di 2 anni contro difetti di fabbricazione (codice di garanzia + WT01,12/18 mesi di garanzia standard di fabbrica con copertura estesa disponibile). Accettiamo bonifico bancario (T / T) e carte di credito principali. Per i conti aziendali qualificati, Beijing Zhongping Technology offre 30 termini di pagamento netti all'approvazione del credito.
7.Can il NXP03855 gestire la tensione di ingresso 690 V o 480 V monofase?
Il NXP03855 funziona solo con alimentazione trifase 380-500 VAC. Non supporta 690 VAC (seleziona invece un'unità di classe di tensione NX_6) o ingresso monofase. La gamma di tensione del bus DC è di 465-800 VDC.
8.Come seleziono le opzioni di fieldbus e quali sono i protocolli di comunicazione disponibili per NXP?
L'unità di base ha tre slot di espansione non popolati (C, D, E). Le schede di opzione di bus di campo disponibili includono PROFIBUS DP, PROFINET, EtherCAT, CANopen, Modbus/TCP e Ethernet/IP. Abbiamo stock schede di opzione fieldbus e installarli prima della spedizione. Contatta Beijing Zhongping Technology per specificare il tuo protocollo durante l'ordine.
9.Qual è la capacità del frenatore e la capacità di frenatura dinamica del NXP03855?
Il NXP03855-A2L0SSB è configurato senza un freno interno (codice freno "0"). Per applicazioni di frenatura rigenerativa, offriamo moduli di trituratore esterni e banche di resistenza dimensionate in base al ciclo di lavoro dell'applicazione. Il concetto di parallelizzazione DriveSynch supporta unità front-end rigenerative per sistemi bus DC comuni in cui l'energia di frenatura viene restituita alla rete elettrica.
10. Qual è la politica di ritorno e come vengono gestiti i pezzi di ricambio e i servizi di riparazione?
Forniamo una garanzia di fabbrica di 2 anni con riparazioni effettuate da centri di assistenza autorizzati. Le restituzioni richiedono autorizzazione preventiva; Beijing Zhongping Technology elabora le richieste RMA entro 48 ore lavorative. Per la dogana e l'importazione, il codice HTSUS è 8504.40.6012 e la classificazione ECCN è EAR99. Le spedizioni internazionali vengono spedite secondo Incoterms CPT (Carriage Paid To), con dazi e IVA / Tassa applicabili da pagare dall'acquirente alla consegna.
Oltre al NXP03855-A2L0SSB dettagliato sopra, forniamo una gamma completa di convertitori di frequenza raffreddati ad aria NXP all'interno di questo telaio meccanico. La serie comprende potenze nominali a basso sovraccarico da 200 kW a 400 kW con correnti di uscita continue da 385 A a 730 A, mentre le potenze nominali ad alto sovraccarico coprono da 160 kW a 355 kW con correnti di uscita continue da 300 A a 650 A. I modelli aggiuntivi che abbiamo in stock e supportiamo includono NXP04605-A2L0SSB-A1A2000000, NXP05205-A2L0SSB-A1A2000000, NXP05905-A2L0SSB-A1A2000000, NXP06505-A2L0SSB-A1A2000000 e NXP07305-A2L0SSB-A1A2000000.
