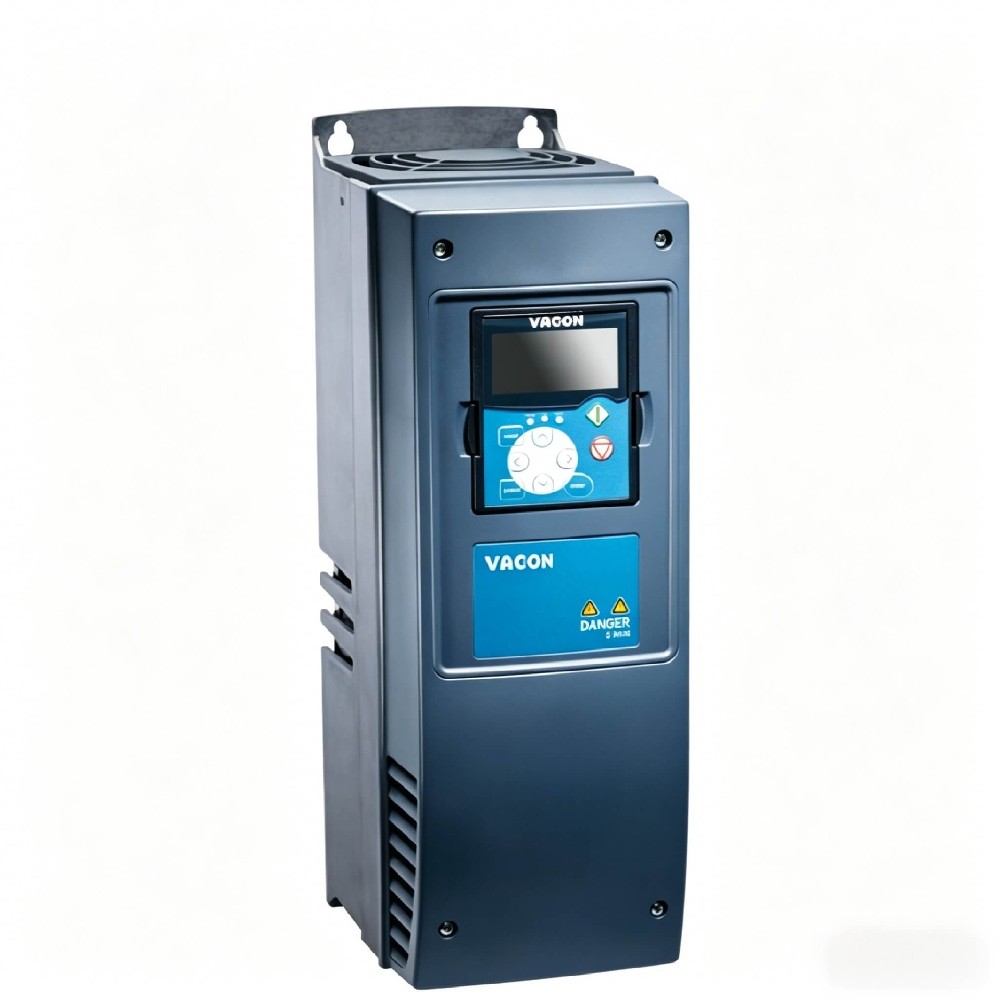

VACON NXP00186-A2L0SSV-A1A2000000 è un inverter di controllo vettoriale della serie Vacon NXP che funziona come azionamento AC a circuito chiuso. Funziona su un alimentatore di 525-690 VAC che fornisce un'uscita di 18 A, adatto per il controllo di motore ad alta precisione in applicazioni esigenti come il controllo della gru, la regolazione della tensione dell'avvolgitore e la movimentazione di materiali pesanti. L'azionamento raggiunge un errore di velocità inferiore allo 0,01% e una precisione della coppia entro il 2% in tutta la gamma di velocità, compresa la velocità zero.
Che cos'è un circuito chiuso AC Drive?
Un azionamento a circuito chiuso è un regolatore elettronico di velocità che utilizza il feedback in tempo reale da un sensore montato sul motore, come un encoder incrementale o assoluto, per regolare la velocità, la posizione o la coppia del motore con alta precisione. A differenza degli azionamenti a circuito aperto che stimano il comportamento del motore attraverso modelli interni, i sistemi a circuito chiuso confrontano continuamente l'effettiva uscita del motore con un segnale di riferimento e correggono qualsiasi deviazione, consentendo una risposta dinamica che gli azionamenti a circuito aperto non possono corrispondere per applicazioni esigenti.
Il VACON NXP00186-A2L0SSV-A1A2000000 è un'unità raffreddata ad aria, montata a parete all'interno della famiglia di prodotti VACON NXP. È progettato come un motore di ingegneria premium per applicazioni ad alte prestazioni che richiedono una regolazione precisa della velocità o un controllo della coppia. L'azionamento supporta sia l'induzione che i motori a magnete permanente, e con le schede di opzione di bus di campo e encoder appropriate, può eseguire la sincronizzazione master-slave, il controllo della posizione e il controllo della tensione dell'avvolgimento.
Specifiche chiave
Gamma di tensione di alimentazione: 525-690 VAC (3-fase, 50/60 Hz)
Gamma di tensione di collegamento DC: 640-1100 VDC
Corrente di uscita nominale: 18 A (per scheda dati del produttore)
Potenza del motore: fino a circa 11 kW (per alimentazione 690 VAC, per scheda dati del produttore)
Classificazione del contenitore: IP21/NEMA Tipo 1
Livello di emissione EMC: categoria C2, conforme alla norma IEC/EN 61800-3, ambiente 2
Metodo di controllo: controllo vettoriale a loop chiuso con feedback dell'encoder
Errore di velocità: amp; lt; 0,01% (dipende dalla risoluzione dell'encoder)
Accuratezza della coppia: amp; lt; 2% (amp; lt; 5% a velocità zero)
Torsione di partenza: amp; gt; 200% (a seconda delle specifiche del motore e dell'azionamento)
Frequenza di uscita: fino a 7200 Hz per applicazioni a motore ad alta velocità
Frequenza di commutazione: regolabile, fino a 8 kHz (fabbrica predefinita 3,6 kHz)
Capacità di sovraccarico: 150% per 60 secondi, 200% per 2 secondi
Tastiera di controllo: display alfanumerico
Connettività Fieldbus: richiede schede di comunicazione opzionali (Profinet IO, Ethernet IP, Modbus/TCP e altri disponibili tramite slot opzionali)
Interfaccia encoder: richiede scheda encoder opzionale (supporta encoder incrementali e assoluti; tensioni selezionabili: 5 V RS422, 15 V, 24 V)
Slot per schede di opzione: 5 (A, B, C, D, E) per l'espansione I/O, il fieldbus e le schede di interfaccia dell'encoder
Potenza ausiliaria esterna: ingresso 24 VDC mantiene attiva l'unità di controllo e la comunicazione del bus di campo anche quando l'alimentazione principale è disconnessa
Configurazione I/O standard (tramite schede di opzione installate): 6 ingressi digitali, 1 uscita digitale, 2 ingressi analogici, 1 uscita analogica, riferimento + 10 V, alimentazione ausiliaria + 24 V (slot A); 2 uscite relè, NO/NC (slot B)
Freno Chopper: Non integrato (unità frenante esterna richiesta)
Montaggio: montato a parete
Metodo di raffreddamento: ventilazione forzata raffreddata ad aria
Temperatura ambiente di funzionamento: -10°C a +50°C (sopra 40°C, si applica la deratazione)
Temperatura di stoccaggio: -40 ° C a + 70 ° C
Umidità: amp; lt; 95%RH, non condensante
Vibrazione: IEC/EN 60068-2-6,5-150 Hz (picco di amplitudine di spostamento 1 mm a 5-15,8 Hz, accelerazione massima 1 G a 15,8-150 Hz)
Shock: IEC/EN 60068-2-27, max 15 G per 11 ms (in imballaggio di trasporto)
Livello di pressione acustica: 57 dB (A) media (rumore della ventola di raffreddamento, per scheda dati del produttore)
Approvazioni: CE, cULus, RCM, IEC/EN 61800-5-1, IEC 60664-1, UL840 (categoria di sovratensione III)
Dimensioni (H x L x D): 465 mm x 230 mm x 278 mm (approssimativo; per scheda dati del produttore)
Peso: 18,5 kg (netto)
Garanzia: 18 mesi (garanzie estese disponibili su richiesta)
Punti salienti tecnici
Il controllo vettoriale a circuito chiuso raggiunge un errore di velocità inferiore allo 0,01%. L'azionamento elabora il feedback da un encoder montato a motore per eliminare lo scivolo, raggiungendo l'accuratezza di regolazione richiesta per le linee di elaborazione a nastro multi-asse sincronizzate e il posizionamento di precisione.
La produzione di coppia completa è disponibile a velocità zero. L'algoritmo di controllo genera oltre il 200% di coppia di avvio, consentendo ai sollevatori gru e ai vinchi di mantenere un carico sospeso fermo senza fare affidamento su un freno meccanico per la fermata a breve termine.
Cinque slot per schede opzionali consentono l'architettura di I/O e comunicazione personalizzata. Installare una scheda fieldbus come Profinet IO o Ethernet IP in uno slot per integrare l'unità in una rete di automazione in tutto l'impianto, utilizzando gli slot rimanenti per I/O aggiuntivi o un'interfaccia encoder. Questo approccio modulare evita il costo di hardware integrato inutilizzato.
L'alimentazione di riserva esterna a 24 VDC mantiene viva la logica di controllo durante un guasto della rete. Gli ingegneri possono accedere ai parametri, eseguire la diagnostica e mantenere la comunicazione del bus di campo anche quando l'alimentazione trifase principale è disconnessa, riducendo i tempi di fermo durante la risoluzione dei problemi.
Le schede di circuito rivestite conformemente proteggono dall'umidità e dalla polvere. Nelle fabbriche di carta o nelle stazioni di pompaggio all'aperto dove sono presenti contaminanti di condensazione o aria, il rivestimento riduce il rischio di tracciamento o guasti legati alla corrosione rispetto alle schede non rivestite.
Applicazioni
Gru e macchine di sollevamento: l'azionamento fornisce più del 200% di coppia di partenza in fermo per il sollevamento controllato del carico senza rollback. Il controllo vettoriale a circuito chiuso mantiene il motore a velocità zero con coppia completa, eliminando la necessità di attivazione meccanica del freno durante brevi pause.
Avvolgimento e controllo della tensione nelle linee di conversione: errore di velocità inferiore allo 0,01% e precisione della coppia entro il 2% forniscono una regolazione precisa della tensione per la carta, la pellicola e le lamine di foglio, riducendo le rotture del materiale e i tassi di rottura nelle operazioni di slitter-rewinder.
Azionamenti dell'estrusore e del miscelatore: la capacità di sovraccarico del 150% per 60 secondi gestisce l'alta coppia di partenza e i sovraccarichi intermittenti comuni nelle macchine di composizione di gomma e plastica, mentre la capacità di frequenza di uscita di 7200 Hz supporta gli azionamenti a vite dell'estrusore ad alta velocità.
Trasportatori e trituratori minerari: La gamma di alimentazione 525-690 VAC corrisponde alle tipiche tensioni di distribuzione mineraria e le schede rivestite conformalmente resistono ad ambienti carichi di polvere. Il sovraccarico del 200% dell'azionamento per 2 secondi accoglie lo spazio di congestione della trituratrice.
Cinque slot per schede opzionali consentono l'installazione simultanea di una scheda di feedback dell'encoder per la regolazione della velocità e di una scheda fieldbus veloce per la sincronizzazione drive-to-drive tramite il SystemBus 12 Mbit/s, mantenendo un preciso controllo di tiraggio tra sezioni successive della macchina.
Dinamometri e simulatori di carico del stand di prova: l'accuratezza del controllo della coppia a circuito chiuso entro il 2% consente di programmare l'azionamento come carico programmabile che simula le condizioni meccaniche del mondo reale per le prove di resistenza del cambio, del motore o del motore.
Guida alla selezione
Applicazioni adatte:
Processi che richiedono una precisione di regolazione della velocità dello 0,01% o superiore, dove il controllo vettoriale senza sensore non può raggiungere la precisione richiesta
Ambienti di alimentazione 525-690 VAC, comuni in impianti industriali pesanti e marini
Applicazioni che richiedono coppia completa a velocità zero, come sollevamento verticale o operazioni di sostegno del carico
Sistemi che richiedono contaggi I/O personalizzati e protocolli fieldbus tramite schede opzionali plug-in
Non consigliato per:
Semplice controllo della velocità della pompa e del ventilatore. Seleziona invece un azionamento VACON NXS, che fornisce un controllo vettoriale senza sensore con sufficiente precisione per applicazioni a coppia variabile a un costo inferiore.
Installazioni con ventilazione limitata e alte temperature ambienti superiori ai 50°C. Per queste condizioni, seleziona una variante VACON NXP raffreddata a liquido, che può risparmiare fino al 70% di spazio sul pannello rispetto agli equivalenti raffreddati ad aria e respinge il calore all'esterno del contenitore.
Applicazioni che richiedono una coppia di sicurezza integrata (STO) senza schede opzionali aggiuntive. La configurazione base NXP00186 non include la funzionalità STO; verificare i requisiti di sicurezza e selezionare la scheda opzionale appropriata (ad esempio, scheda OPTAF) durante l'ordine.
Domande frequenti
1.Quali sono le dimensioni e il peso del NXP00186-A2L0SSV-A1A2000000?
L'azionamento misura circa 465 mm (H) × 230 mm (L) × 278 mm (D) con un peso netto di 18,5 kg. Il peso lordo incluso l'imballaggio è di 19,5 kg. È progettato per l'installazione a parete e richiede un adeguato spazio libero per la ventilazione.
2. Qual è il termine di consegna o il termine di consegna per il VACON NXP00186?
Il tempo di consegna standard del produttore è da 4 a 6 settimane per le configurazioni standard. Distributori autorizzati con stock locale possono spedire entro 3-5 giorni lavorativi. Spediamo dall'inventario tenuto a Beijing Zhongping Technology per esigenze urgenti.
3. è il NXP00186-A2L0SSV-A1A2000000 in magazzino per la spedizione immediata?
Manteniamo l'inventario di questo modello presso Beijing Zhongping Technology per un rapido adempimento. I livelli di stock dei produttori globali fluttuano; contattaci per confermare la disponibilità attuale.
4.Quali certificazioni e approvazioni porta il VACON NXP00186?
L'azionamento porta la marcatura CE, la certificazione cULus e l'approvazione RCM. È conforme agli standard di sicurezza IEC/EN 61800-5-1 ed è testato secondo IEC/EN 61800-3 per le emissioni EMC e l'immunità. Le approvazioni sono stampate sulla targa dell'unità.
5.Quanto costa il NXP00186-A2L0SSV-A1A2000000? Qual è la fascia di prezzo?
Il NXP00186 varia tipicamente da 7.500 a 12.000 USD per unità a seconda della configurazione e della quantità. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato, inclusi i prezzi correnti e i costi di spedizione, contatta direttamente Beijing Zhongping Technology.
6.Quali termini e condizioni di pagamento offri per l'acquisto del NXP00186?
Accettiamo bonifico bancario (T / T) e carte di credito principali. Per i conti aziendali qualificati, Beijing Zhongping Technology fornisce termini di pagamento netti di 30 all'approvazione del credito. Un pagamento anticipato del 30% è richiesto per ordini senza conto, con il saldo dovuto prima della spedizione.
7.Come installare il NXP00186-A2L0SSV-A1A2000000 e quali sono i requisiti della custodia?
L'azionamento si monta su una superficie verticale utilizzando quattro punti di fissaggio. Richiede un ambiente di custodia IP21/NEMA Tipo 1. Fornire una distanza minima di 100 mm sopra e sotto l'unità e 20 mm su ciascun lato per un adeguato flusso d'aria di raffreddamento. Beijing Zhongping Technology fornisce una guida all'installazione e una lista di controllo della pre-commissione con ogni ordine.
8.Qual è il periodo di garanzia e la politica di ritorno per il NXP00186?
Forniamo una garanzia di 18 mesi contro difetti di fabbricazione. Le opzioni di garanzia estesa di 24 o 36 mesi sono disponibili a pagamento. Le restituzioni richiedono autorizzazione preventiva; Beijing Zhongping Technology elabora le richieste RMA entro 48 ore lavorative dalla ricezione. Abbiamo bisogno dell'imballaggio originale per le spedizioni di ritorno.
9. Quali pezzi di ricambio e servizio post-vendita sono disponibili per il NXP00186?
Abbiamo stock assemblaggi ventilatori di raffreddamento, tastiere di controllo, schede opzionali e schede terminali come ricambi. Beijing Zhongping Technology fornisce supporto tecnico 24 ore su 24 per telefono e e-mail. Offriamo anche servizi di messa in servizio in loco, manutenzione preventiva e riparazione dell'unità. Contattaci per il prezzo del contratto di servizio.
10. Quali sono le considerazioni doganali, dazi e tariffe di importazione quando si importa il NXP00186?
Il codice HTSUS è 8504.40.6010 e la classificazione ECCN è EAR99. Le spedizioni internazionali vengono spedite secondo Incoterms CPT (Carriage Paid To), con dazi, tasse doganali e IVA applicabili da pagare dall'acquirente al momento della consegna. Beijing Zhongping Technology fornisce fatture commerciali e elenchi di imballaggio necessari per lo sdoganamento su tutti gli ordini di esportazione.
Oltre al NXP00186 dettagliato sopra, forniamo la gamma completa di questa dimensione del telaio, che comprende potenze nominali a basso sovraccarico da 3 kW a 200 kW (corrente continua da 4,5 A a 208 A) e potenze nominali ad alto sovraccarico da 2,2 kW a 160 kW (corrente continua da 3,2 A a 170 A). I codici di modello disponibili includono:
NXP00046-A2L0SSV-A1A2000000, NXP00056-A2L0SSV-A1A2000000
NXP00076-A2L0SSV-A1A2000000, NXP00106-A2L0SSV-A1A2000000
NXP00136-A2L0SSV-A1A2000000, NXP00186-A2L0SSV-A1A2000000
NXP00226-A2L0SSV-A1A2000000, NXP00276-A2L0SSV-A1A2000000
NXP00346-A2L0SSV-A1A2000000, NXP00416-A2L0SSV-A1A2000000
NXP00526-A2L0SSV-A1A2000000, NXP00626-A2L0SSV-A1A2000000
NXP00806-A2L0SSV-A1A2000000, NXP01006-A2L0SSV-A1A2000000
NXP01256-A2L0SSG-A1A2000000, NXP01446-A2L0SSG-A1A2000000
NXP01706-A2L0SSG-A1A2000000, NXP02086-A2L0SSG-A1A2000000
