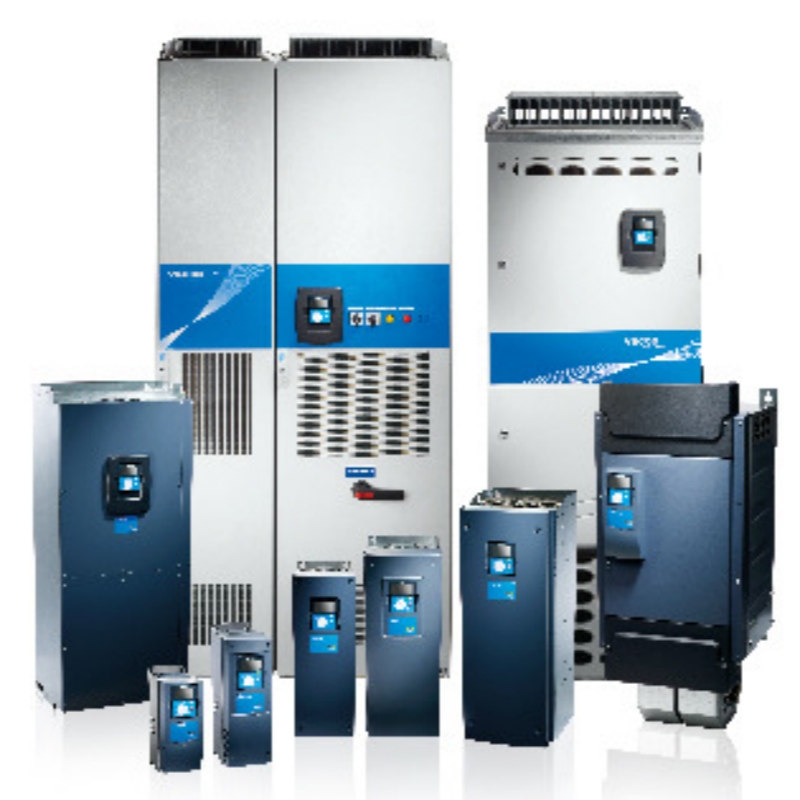

VACON NXS03855-A2L0SSB-A1A2000000 è un azionamento AC industriale pesante e regolatore di velocità del motore. Valutato 385 A a 380-500 VAC, aziona motori a induzione e magneti permanenti in gru, compressori e trasportatori. Consente il sovraccarico del 150% per 60 s e supporta il controllo vettoriale a circuito aperto/chiuso.
Che cos'è un azionamento AC industriale pesante?
Un azionamento AC industriale pesante è un azionamento a frequenza variabile progettato per applicazioni che richiedono una coppia di avvio elevata, una capacità di sovraccarico sostenuta e una robusta gestione termica quando si controllano motori AC trifasi. Questi azionamenti sono classificati per sovraccarico nominale - la modalità Heavy Duty (HD) in genere fornisce il 150% della corrente nominale per 60 secondi - e sono progettati per macchinari a coppia costante come estrusori, miscelatori e attrezzature di sollevamento.
Il VACON NXS03855 fa parte della serie Vacon NXS, posizionato per ambienti industriali esigenti dove è necessario un controllo affidabile del motore, una mitigazione degli armonici e un'integrazione flessibile del bus di campo. Fornisce sia il controllo vettoriale a circuito aperto che il controllo vettoriale a circuito chiuso (con un'interfaccia encoder opzionale) per applicazioni che richiedono una regolazione precisa della velocità.
Specifiche chiave
Intervalo di tensione di ingresso: 380 a 500 VAC, 3-fase, 50/60 Hz
Corrente di uscita nominale (Heavy Duty): 385 A
Capacità di sovraccarico: 150% per 60 s, 200% per 2 s (per scheda dati del produttore)
Potenza nominale del motore (tipico, 400 V): 250 kW
Frequenza di uscita: da 0 a 320 Hz
Metodi di controllo: V / f, vettore a loop aperto, vettore a loop chiuso (con scheda encoder opzionale)
Accuratezza del controllo della velocità (vettore a loop chiuso): ± 0,01% della velocità nominale (con feedback dell'encoder)
Tempo di risposta della coppia: amp; lt;5 ms (modalità vettoriale)
Classe di protezione del contenitore: IP21 (standard), IP54 (con kit opzionale)
Temperatura di funzionamento ambiente: -10 ° C a + 50 ° C (derating sopra 40 ° C)
Umidità relativa: dal 5% al 95% senza condensazione
Conformità EMC:EN 61800-3 Categoria C3 (ambiente industriale)
Approvazioni: CE, cULus, RCM
Montaggio: montaggio del gabinetto o montaggio della flangia (opzionale)
Dimensioni (IP21 standard, L x H x D): 444 mm × 1015 mm × 356 mm (approssimativo, per disegno del produttore)
Peso: 100 kg (approssimativo, per scheda dati)
Comunicazione Fieldbus: Supporta PROFIBUS DP, DeviceNet, CANopen, Modbus RTU, Ethernet/IP tramite schede di opzione plug-in
Punti salienti tecnici
Il sovraccarico del 150% per 60 secondi consente la sostituzione diretta in linea dei vecchi azionamenti a corrente continua senza degradazione del motore. Questa capacità supporta carichi ad alta inerzia di avvio a freddo comuni in trituratrici e centrifughe.
Il soffocatore DC integrato riduce la distorsione totale della corrente armonica (THDi) al di sotto del 40% a pieno carico. Il soffocatore è incorporato nel recinto di azionamento, eliminando reattori di linea esterna e riducendo i requisiti di spazio del pannello.
Un ingegnere potrebbe chiedere: può questo azionamento azionare motori con lunghezze di cavi lunghe? La risposta è sì: l'inverter utilizza un modello di motore adattivo e un filtro dU/dt, che consente lunghezze di cavi del motore fino a 300 m con cavi standard senza schermo, secondo le linee guida di compatibilità del motore Vacon.
L'algoritmo automatico di ottimizzazione dell'energia riduce il flusso del motore a carichi leggeri, fornendo un risparmio energetico aggiuntivo fino al 5% nelle applicazioni di ventilatori e pompe a coppia variabile.
Le schede di circuito rivestite conformemente (opzione A2 nel codice del prodotto) forniscono una protezione estesa contro i gas corrosivi e l'umidità, che soddisfano la classificazione ambientale IEC 60721-3-3 3C2 per atmosfere chimiche dure.
Applicazioni
Gru e sollevatori: Fornisce la coppia di partenza del 200% a velocità zero utilizzando il controllo vettoriale a circuito chiuso con feedback dell'encoder. La funzione anti-oscillazione riduce al minimo l'oscillazione del carico durante la traversata, riducendo lo stress meccanico fino al 30%.
Compressori rotativi: Mantiene la pressione dell'aria costante tramite controllo PID con precisione a stato fisso del ± 0,5%. L'ottimizzatore energetico integrato riduce il consumo di energia del 7-10% rispetto alla regolazione meccanica dello scaricatore.
Trasportatori a nastro: consente sequenze di avvio e arresto morbidi per limitare la tensione della cintura e prolungare la vita dei cuscinetti inerti. Il rilevamento del sovraccarico protegge dal materiale bloccato senza disturbi.
Miscelatori e estrusori industriali: Maniglia il 150% di coppia per un massimo di 60 s durante l'avvio del lotto con materiali ad alta viscosità. La funzione di salto di frequenza bypassa i punti di risonanza meccanica per proteggere i cambio.
Centrifughe e separatori: Accelera i tamburi ad alta inerzia entro tempi di rampa configurabili. La frenata a iniezione a corrente continua dissipa l'energia rotazionale senza richiedere resistenze frenanti esterne per applicazioni a carico moderato.
Guida alla selezione
Adatto per reti di alimentazione trifase 380-500 VAC che operano macchinari pesanti a coppia costante con potenze dell'albero del motore fino a 250 kW (a 400 V).
Scelta corretta quando l'applicazione richiede il 150% di spazio di testa corrente per frequenti avviamenti, inversioni o carichi a urto, tipici nelle linee di laminazione dell'acciaio e nei trasportatori minerari.
Adatto per installazioni di armadio con ventilazione forzata disponibile. La classificazione IP21 richiede che l'azionamento sia montato all'interno di un armadio di controllo con aria di raffreddamento filtrata.
Non raccomandato per sistemi di alimentazione 690 VAC. Selezionare la variante 690 V a 6 impulsi all'interno della stessa serie NXS o utilizzare un telaio di azionamento NXP per applicazioni pesanti a 690 V.
Non adatto per potenza di ingresso monofase o carichi motori inferiori a 160 kW dove un azionamento a corrente inferiore della gamma NXL o NXC fornisce un miglior rapporto costo-prestazioni.
Evitare l'uso con cavi motori non schermati più lunghi di 300 m a meno che non siano aggiunti filtri di uscita. La capacità eccessiva del cavo può degradare le prestazioni del controllo vettoriale e innescare guasti di sovracorrente.
Domande frequenti
1.Qual è il peso e le dimensioni di VACON NXS03855-A2L0SSB-A1A2000000?
L'unità standard IP21 misura circa 444 mm di larghezza, 1015 mm di altezza e 356 mm di profondità con un peso di circa 100 kg. I disegni dimensionali esatti e il peso di spedizione sono forniti da Beijing Zhongping Technology su richiesta di preventivo.
2.Quanto costa VACON NXS03855? Qual è la fascia di prezzo?
Il VACON NXS03855-A2L0SSB-A1A2000000 varia tipicamente da 12.000 a 18.000 USD a seconda delle opzioni installate, della quantità e della distribuzione regionale. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato, contatta direttamente Beijing Zhongping Technology.
3. Qual è il termine di consegna o il termine di consegna per il VACON NXS03855?
Tenemo stock di sicurezza del VACON NXS03855 presso Beijing Zhongping Technology, consentendo la spedizione entro 3 a 5 giorni lavorativi per le configurazioni standard. Il tempo di consegna in fabbrica per i codici di opzione non stock è da 6 a 8 settimane dalla produzione VACON.
4.Il VACON NXS03855-A2L0SSB-A1A2000000 è in stock?
Sì, Beijing Zhongping Technology inventaria questo drive nel nostro magazzino di Shanghai. L'attuale disponibilità di magazzino è confermata con il collocamento dell'ordine e forniamo la spedizione dello stesso giorno per gli ordini ricevuti prima delle 14:00 CST.
5.Quali termini di pagamento accettate per l'acquisto del VACON NXS03855?
Accettiamo T / T (trasferimento bancario), L / C irrevocabile a vista e le principali piattaforme commerciali. Per gli acquirenti aziendali qualificati, Beijing Zhongping Technology offre 30 termini netti soggetti alla valutazione del credito.
6.Che protezione del contenitore richiede tipicamente un azionamento AC industriale pesante?
Gli azionamenti standard pesanti vengono forniti con protezione IP21/IP20 per il montaggio in armadio. Per ambienti polverosi o umidi, un kit di aggiornamento IP54 include un contenitore sigillato e piastre di ghiandola del cavo. Le unità sottoposte a frequenti lavaggi richiedono un armadio esterno NEMA 4X.
7.Qual è la differenza tra le classifiche di azionamento AC pesante e normale?
La classificazione (HD) pesante specifica il sovraccarico del 150% per 60 secondi, adatto per carichi a coppia costante. Normal-duty (ND) specifica il sovraccarico del 110-120% per 60 secondi, destinato a carichi a coppia variabile come ventilatori centrifugi e pompe. Lo stesso telaio di azionamento può essere assegnato a entrambi i compiti configurando la corrente nominale del motore nel menu di impostazione.
8. Come dimensiono un regolatore di velocità del motore per un'applicazione di compressore o gru?
Selezionare un'unità con una corrente HD nominale pari o superiore alla corrente a carico completo del motore. Fattore in altitudine derating-superiore a 1000 m, ridurre la corrente di uscita dell'1% per 100 m.Always applicare il fattore di servizio se il motore funziona continuamente a carico superiore al 90%.
9.Qual è il periodo di garanzia per le unità Vacon come il NXS03855?
Forniamo una garanzia di 2 anni dalla data di spedizione per difetti di fabbricazione. Beijing Zhongping Technology offre un piano di garanzia estesa di 5 anni con ispezione annuale di manutenzione preventiva inclusa.
10.Quali sono i requisiti di sdoganamento e documentazione di importazione per un azionamento AC industriale spedito a livello internazionale?
Tutte le spedizioni internazionali includono la fattura commerciale, l'elenco di imballaggio e un certificato di origine. Il codice HTSUS per questa classe di attrezzature è 8504.40.4020. Spediamo sotto Incoterms CPT; dazi d’importazione e IVA sono responsabilità dell’acquirente e da pagare nel porto di destinazione.
Oltre al NXS03855 dettagliato sopra, forniamo una famiglia completa di azionamenti AC industriali pesanti Vacon NXS che coprono un'ampia gamma di potenza. Tutti i modelli elencati operano entro i seguenti limiti di prestazione:
Potenza di sovraccarico leggero: 200-400 kW
Corrente continua di sovraccarico leggero: 385-730 A
Potenza di sovraccarico pesante: 160–355 kW
Corrente continua di sovraccarico pesante: 300-650 A
I modelli disponibili da Beijing Zhongping Technology includono:
NXS03855-A2L0SSB-A1A2000000
NXS04605-A2L0SSB-A1A2000000
NXS05205-A2L0SSB-A1A2000000
NXS05905-A2L0SSB-A1A2000000
NXS06505-A2L0SSB-A1A2000000
NXS07305-A2L0SSB-A1A2000000
