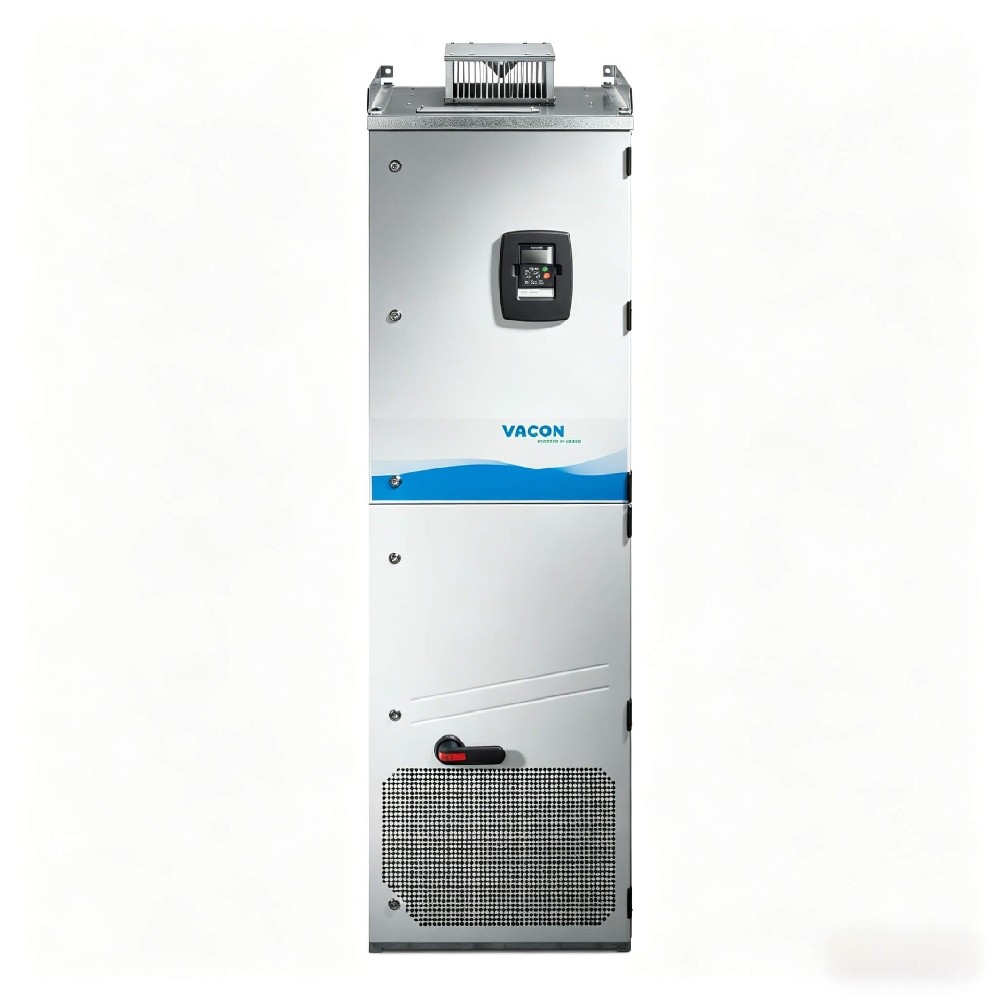

VACON NXS03855-A5L0SSB-A1A2000000 è un inverter refrigerato a liquido indipendente della serie VACON NXS. Questo convertitore di frequenza antipolvere da 200kW fornisce una corrente di uscita nominale di 385 A con protezione IP54. Funziona su un alimentatore 380-500 VAC a 3 fasi, fornendo controllo vettoriale senza sensore per applicazioni pesanti di pompe, ventilatori, compressori e trasportatori in industrie manifatturiere generali, ausiliarie marine e di trattamento dell'acqua.
Che cos'è un drive AC raffreddato a liquido?
Un azionamento AC raffreddato a liquido è un azionamento a frequenza variabile che trasferisce il calore generato dalla sua elettronica di potenza in un mezzo refrigerante liquido - tipicamente una miscela acqua-glicolo - invece di fare affidamento sull'aria ambiente forzata attraverso un dissipatore di calore. Questo approccio di gestione termica consente al motore di funzionare a piena capacità nominale in ambienti con alta temperatura ambiente, contaminanti atmosferici o restrizioni spaziali che precludono il raffreddamento ad aria convenzionale.
Il VACON NXS03855-A5L0SSB-A1A2000000 è un azionamento autonomo a 6 impulsi all'interno della gamma NXS per uso generale. Sfrutta il raffreddamento liquido per mantenere le prestazioni in ambienti industriali difficili dove alti livelli di polvere, umidità o agenti corrosivi rendono impraticabile il raffreddamento ad aria filtrata. L'azionamento appartiene alla famiglia VACON NX, che comprende configurazioni raffreddate ad aria e a liquido da 0,55 kW a 5,3 MW per documentazione del produttore.
Specifiche chiave
Serie di prodotti:VACON NXS
Tipo di prodotto: unità AC raffreddata a liquido chiusa indipendente
Numero di parte:NXS03855-A5L0SSB-A1A2000000
Potenza nominale del motore: 200 kW
Corrente di uscita nominale (I_L): 385 A
Tensione di alimentazione: 380 a 500 VAC 3-fase
Gamma di tensione del bus DC: da 465 a 800 VDC
Frequenza di ingresso: da 45 a 66 Hz
Frequenza di uscita: da 0 a 320 Hz
Frequenza di commutazione: 3,6 kHz predefinito
Capacità di sovraccarico: 150% per 1 minuto, 110% continuo per specifiche del produttore
Torsione di partenza: amp; gt; 200% della coppia nominale del motore
Metodi di controllo: controllo vettoriale senza sensore, controllo della frequenza U / f
Errore di velocità (statico): amp; lt;1% della velocità nominale per scheda tecnica del produttore
Tipi di motori supportati: motori a induzione, motori a magneti permanenti
Classe della custodia: IP54 (polvere e spruzzi)/NEMA 12 equivalente
Dimensione del telaio: FR10
Livello di emissione EMC: Classe T – conforme alla norma IEC/EN 61800-3 per reti IT (non messe a terra)
Pannello di controllo: display alfanumerico con assistente di avvio
Montaggio: pavimento in piedi armadio chiuso
Metodo di raffreddamento: raffreddato liquido (circuito esterno di acqua-glicolo richiesto)
Alimentazione interna: 24 VDC disponibile per circuiti di controllo esterni
Configurazione I/O: scheda di opzione A1 (6 DI, 1 DO, 2 AI, 1 AO, riferimento +10 V, uscita +24 V); scheda di opzione A2 (2 uscite relè NO/NC)
Espansione della scheda di opzione: 5 slot totali (2 schede di base + 3 opzioni)
interfacce di comunicazione: standard RS-485 (Modbus RTU); opzioni fieldbus tramite schede aggiuntive per documentazione del produttore
Protezioni integrate: filtro EMC integrato, soffocatore della linea AC, protezione dal sovraccarico del motore (I²t), sovracorente, sovratensione, sottotensione, perdita di fase, guasto di terra
Grado di inquinamento: PD2 secondo IEC/EN 61800-5-1
Temperatura ambiente di funzionamento (lato aria): da 0 ° C a + 40 ° C
Temperatura di conservazione: -40 ° C a + 70 ° C
Resistenza alle vibrazioni:IEC/EN 60068-2-6,0,25 mm di spostamento/0,25 G di accelerazione per scheda tecnica del produttore
Resistenza agli urti: IEC/EN 60068-2-27,15 G massimo (confezionato) per scheda tecnica del produttore
Peso netto:340 kg per scheda tecnica del produttore
Peso lordo:341 kg per scheda tecnica del produttore
Dimensioni (L × H × D): 595 mm × 2020 mm × 602 mm per scheda tecnica del produttore
Conformità e approvazioni: CE (direttiva a bassa tensione 2014/35/UE, direttiva EMC 2014/30/UE), cULus (UL e CSA), RCM (Australia / Nuova Zelanda), EAC (Unione economica eurasiatica), KC coreano per dati di configurazione del produttore
Punti salienti tecnici
Il raffreddamento a liquido consente il funzionamento a pieno carico in ambienti contaminati superiori a 40 °C. L'azionamento trasferisce il calore direttamente a un circuito esterno di acqua-glicolo, eliminando la necessità di aspirazione di aria filtrata. Ciò rimuove il rischio di intasamento del dissipatore di calore da polvere, fibre o particelle conduttive nell'aria e consente all'azionamento di mantenere la corrente nominale a temperature ambienti superiori a 40 ° C dove gli azionamenti raffreddati ad aria richiedono tipicamente una deratazione del 2-3% per grado Celsius superiore all'ambiente nominale.
L'azionamento viene fornito di serie con un soffocatore di linea AC a 3 fasi e un filtro EMC di classe T conforme a IEC / EN 61800-3 per reti IT (non messe a terra), fornendo una mitigazione armonica secondo le raccomandazioni IEEE 519 e una soppressione delle emissioni condotta senza armadi di filtro esterni.
Il controllo vettoriale senza sensore fornisce coppia di partenza superiore al 200% della nominale del motore, consentendo all'azionamento di accelerare carichi ad alta inerzia come grandi ventilatori centrifugi, forni rotativi e compressori a vite senza feedback dell'encoder. L'errore di velocità statica dell'amp; lt;1% consente una regolazione accurata del processo a circuito aperto per il controllo del flusso della pompa e la sincronizzazione della velocità del trasportatore.
L'architettura modulare I/O e fieldbus consente la personalizzazione in loco. L'unità fornisce cinque slot per schede opzionali - due preriempiti con I/O di base e tre vuoti - consentendo all'utente di aggiungere interfacce fieldbus (Profibus, PROFINET, EtherNet/IP, DeviceNet), schede di feedback dell'encoder o I/O analogico/digitale aggiuntivi senza riconfigurazione di fabbrica. Tutte le schede di espansione supportano la riconfigurazione a caldo con identificazione automatica della scheda secondo la progettazione del sistema VACON NX.
La topologia del rettificatore a 6 impulsi con soffocatore integrato raggiunge un fattore di potenza superiore a 0,95 al carico nominale. Il design riduce la distorsione totale della corrente armonica (THDi) a circa il 35% ai terminali di ingresso dell'azionamento, aiutando gli utenti a rispettare gli standard armonici di utilità senza specificare soluzioni di rettificatore front-end o multipulso attive per la maggior parte delle installazioni industriali.
Applicazioni
Azionamenti a pompe pesanti nel trattamento dell'acqua e delle acque reflue: Controlla pompe centrifughe e a spostamento positivo da 200 kW utilizzate per l'assunzione di acqua cruda, stazioni di rafforzamento e trasferimento di fanghi. Il controllo vettoriale senza sensore regola il flusso e la pressione con una precisione entro ±1% della velocità, riducendo le perdite della valvola di throttling e migliorando tipicamente l'efficienza energetica del pompaggio del 20-40% rispetto al funzionamento a velocità fissa.
Controllo della velocità del ventilatore industriale e del soffiatore: Gestisce grandi ventilatori a tirata indotta e forzata, ventilatori a torre di raffreddamento e soffiatori di estrazione di polvere in cemento, acciaio e impianti di generazione di energia. La custodia sigillata IP54 impedisce l'ingresso della polvere nell'elettronica di potenza, affrontando una modalità di guasto comune negli azionamenti raffreddati ad aria che operano vicino ai raffreddatori clinker, ai collettori di polvere di sacchetto e ai circuiti di ventilazione del mulino.
Macchine ausiliarie marine: Potenze ausiliarie della stanza macchine tra cui pompe di raffreddamento dell'acqua di mare, pompe di balastra, compressori d'aria e pompe di olio di carico. Il sistema di raffreddamento liquido respinge il calore al circuito centrale dell'acqua dolce della nave, riducendo il carico dell'aria condizionata della stanza macchine ed eliminando l'esposizione all'aria carica di sale agli interni del motore. L'azionamento porta le omologazioni CE e cULus, con classificazione marina disponibile su richiesta.
Azionamenti del compressore in ambienti industriali polverosi: Controlla compressori a vite, a scambio e centrifugi da 200 kW per impianti di aria di processo, generazione di azoto e refrigerazione. Il design raffreddato a liquido rimuove il rischio di nebbia di olio e accumulo di polvere sui dissipatori di calore a semiconduttori di potenza, preservando le prestazioni termiche nelle case dei compressori che funzionano senza alimentazione d'aria condizionata.
Trasportatori e sistemi di movimentazione dei materiali: Funziona trasportatori a nastro, trasportatori a vite e ascensori a secchio nelle strutture di movimentazione mineraria, cava e materiali sfusi. La coppia di avvio del 200% e la capacità di sovraccarico del 150% dell'azionamento per un minuto gestiscono carichi transitori di picco quando i trasportatori si avviano in condizioni pienamente caricate, mentre l'alloggiamento IP54 resiste alla pulizia del lavaggio e all'esposizione aggregata alla polvere.
Azionamenti ausiliari dell'acciaieria e della fonderia: regola la velocità degli azionamenti ausiliari del laminatore, dei soffiatori di aria di combustione del forno, dei tavoli a rulli del letto di raffreddamento e dei ventilatori di estrazione dei fumi. Il sistema di raffreddamento a liquido isola l'elettronica di potenza dall'alto calore radiante e dalla polvere metallica prevalente negli ambienti di lavorazione dell'acciaio, consentendo un funzionamento continuo con una riduzione della deratazione rispetto agli azionamenti raffreddati ad aria nelle stesse condizioni di installazione.
Guida alla selezione
Adatto per impianti in cui la qualità dell'aria ambiente impedisce un raffreddamento dell'aria affidabile: l'azionamento raffreddato a liquido funziona senza circolazione forzata dell'aria attraverso la sezione elettronica di potenza, rendendolo appropriato per impianti di cemento, acciaierie, stazioni di sollevamento delle acque reflue e sale macchine marine dove polvere, fibre, nebbia salina o gas corrosivi in aria compromettono l'affidabilità dell'azionamento raffreddato ad aria. La custodia IP54 fornisce ulteriore protezione contro lo spruzzo d'acqua e l'ingresso di polvere secondo la norma IEC 60529.
Adatto per il controllo del motore a induzione o a magnete permanente da 200 kW su rete IT (non messa a terra): L'azionamento accetta ingressi trifasi 380-500 VAC e viene fornito con filtro EMC di classe T conforme alla norma IEC/EN 61800-3 per l'uso in rete IT. Valutare la classe di isolamento di bobina del motore esistente per la compatibilità con la frequenza di commutazione di 3,6 kHz dell'azionamento e il tempo tipico di aumento della tensione di 800 ns.
Adatto per applicazioni che richiedono capacità di rifiuto del calore di raffreddamento liquido: l'azionamento richiede un circuito di raffreddamento esterno che fornisce una miscela glicolo-acqua a un flusso definito e una temperatura di ingresso. Gli utenti devono calcolare il rifiuto totale di calore nel liquido di raffreddamento - circa 8-10 kW per un azionamento da 200 kW che funziona a carico nominale con un'efficienza di azionamento del 97% - e verificare che il chiller, la torre di raffreddamento o il circuito di raffreddamento centrale esistenti possano ospitare questo carico termico prima dell'installazione. Il produttore fornisce i dati sulla perdita di potenza per manuale del prodotto per l'ingegneria del raffreddamento a livello di sistema.
Non adatto per installazioni senza infrastrutture di raffreddamento liquido esistenti: questo azionamento dissipa le sue perdite in un circuito di refrigerante liquido e non può funzionare senza un circuito di raffreddamento glicolo-acqua esterno. Se l'impianto non dispone di un sistema centrale di acqua di raffreddamento, chiller o refrigeratore a secco con capacità sufficiente, selezionare un modello autonomo VACON NXS raffreddato ad aria in custodia IP54 (codici parti con designazione di raffreddamento "H") come alternativa. I modelli NXS raffreddati ad aria in telaio nominale FR10 sono disponibili per lo stesso rating di 200 kW/385 A.
Non adatto per i requisiti di front-end rigenerativi o attivi sul lato della linea: il NXS03855-A5L0SSB-A1A2000000 utilizza un front-end rettificatore a diodo a 6 impulsi con soffocatore integrato e non può rigenerare l'energia di frenatura indietro alla rete. Per applicazioni che richiedono la rigenerazione attiva del front-end (AFE), come i trasportatori in discesa, la decelerazione ad alta inerzia o la conformità armonica delle utilità inferiore al 5% THDi, selezionare un azionamento di sistema VACON NXP con combinazione di unità di alimentazione AFE raffreddata a liquido e modulo inverter.
Domande frequenti
1.Quali sono le dimensioni e il peso del NXS03855-A5L0SSB-A1A2000000?
Le dimensioni dell'armadio di azionamento sono di 595 mm di larghezza, 2020 mm di altezza e 602 mm di profondità. Il peso netto è di 340 kg e il peso lordo della spedizione è di 341 kg per scheda tecnica del produttore.
2.What è il tempo di consegna e il termine di consegna per il VACON NXS03855-A5L0SSB-A1A2000000?
Il tempo di consegna standard del produttore per questo modello VACON NXS è da 8 a 12 settimane. Distributori autorizzati con stock locale in Cina possono spedire entro 3 a 5 giorni lavorativi dal magazzino.
3.Quanto costa il VACON NXS03855-A5L0SSB-A1A2000000 e quale prezzo dovrei aspettarmi?
L'azionamento refrigerato a liquido VACON NXS03855 varia tipicamente da 18.000 a 25.000 USD a seconda della configurazione, della quantità e delle opzioni di accessori per il circuito refrigerante. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo accurato con i prezzi correnti inclusi i dazi all'importazione e la spedizione, contatta direttamente Beijing Zhongping Technology.
4.Il VACON NXS03855-A5L0SSB-A1A2000000 è in stock? Puoi spedire immediatamente?
Manteniamo l'inventario del VACON NXS03855 per un rapido adempimento presso Beijing Zhongping Technology. La disponibilità dei magazzini dei produttori regionali fluttua con la domanda globale. Verifica lo stato delle scorte quando richiedi un preventivo.
5.Quali termini di pagamento accettate per l'acquisto di unità NXS03855?
Accettiamo bonifico bancario (T / T) e principali metodi di pagamento aziendali. Per i conti aziendali qualificati, Beijing Zhongping Technology offre 30 termini di pagamento netti sulla verifica del credito.
6.Che circuito di raffreddamento richiede il NXS03855-A5L0SSB-A1A2000000 per l'installazione?
L'azionamento richiede un circuito di raffreddamento esterno a circuito chiuso con una miscela acqua-glicolo a una portata, temperatura di ingresso e pressione definite secondo il manuale utente VACON NX Liquid Cooled. L'installatore deve fornire la pompa esterna, lo scambiatore di calore, la tubazione del refrigerante e il circuito di circolazione. L'azionamento stesso comprende collettori interni di refrigerante e porte di connessione pronte per la tubazione sul campo. Forniamo supporto tecnico pre-consegna per la dimensionazione del circuito di raffreddamento presso Beijing Zhongping Technology.
7. Quali sono i dazi doganali, i codici tariffari di importazione e le procedure di sdoganamento per l'importazione del NXS03855?
Il codice doganale HTSUS è 8504.40.6010 e la classificazione ECCN è EAR99. Le spedizioni internazionali vengono spedite secondo Incoterms CPT (Carriage Paid To), con dazi, tasse doganali e IVA applicabili da pagare dall'acquirente. Beijing Zhongping Technology fornisce fatture commerciali e elenchi di imballaggio necessari per lo sdoganamento cinese su tutti gli ordini.
8.Che periodo di garanzia si applica e quale è la politica di restituzione per il NXS03855-A5L0SSB-A1A2000000?
La garanzia standard è di 2 anni dalla data di consegna contro difetti di fabbricazione secondo la politica del produttore. Procediamo i resi solo con previa autorizzazione del materiale di ritorno (RMA). Beijing Zhongping Technology rilascia numeri RMA entro 48 ore lavorative dal ricevimento e coordina il servizio di garanzia con il produttore.
9. Quali pezzi di ricambio e supporto post-vendita sono disponibili per il NXS03855-A5L0SSB-A1A2000000?
Abbiamo in magazzino pezzi di ricambio critici tra cui schede di controllo, componenti del circuito di raffreddamento, schede opzionali I / O e moduli semiconduttori di potenza per la serie VACON NX. La capacità di assistenza e riparazione per questo modello copre tutte le principali città in Cina attraverso una rete di partner di assistenza. Beijing Zhongping Technology fornisce supporto tecnico post-vendita e acquisto di ricambi.
10.Come posso selezionare un modello alternativo se il NXS03855-A5L0SSB è interrotto, obsoleto o non si adatta alla mia applicazione?
Il VACON NXS03855 è un prodotto attivo senza preavviso di interruzione programmata. Se un'alternativa raffreddata ad aria si adatta alla tua applicazione, seleziona un modello NXS con la designazione di raffreddamento "H" nel telaio FR10 allo stesso rating di 385 A/200 kW. Per applicazioni che richiedono capacità di rigenerazione attiva del front-end, selezionare una combinazione AFE-inverter raffreddato a liquido VACON NXP. Beijing Zhongping Technology fornisce assistenza nella selezione di riferimenti incrociati per progetti di migrazione e sostituzione di sistemi.
Oltre al NXS03855-A5L0SSB-A1A2000000, Beijing Zhongping Technology fornisce ulteriori unità autonome NXS chiuse raffreddate a liquido all'interno di questo segmento di potenza. Tutti i modelli condividono la stessa alimentazione a 3 fasi 380-500 VAC, la custodia IP54 e la topologia del rettificatore a 6 impulsi con soffocatore AC integrato e filtro EMC. La serie comprende sovraccarichi bassi da 200 kW/385 A a 250 kW/520 A e sovraccarichi elevati da 160 kW/300 A a 250 kW/460 A. I modelli disponibili includono NXS03855-A5L0SSB-A1A2000000, NXS04605-A5L0SSB-A1A2000000 e NXS05205-A5L0SSB-A1A2000000.
