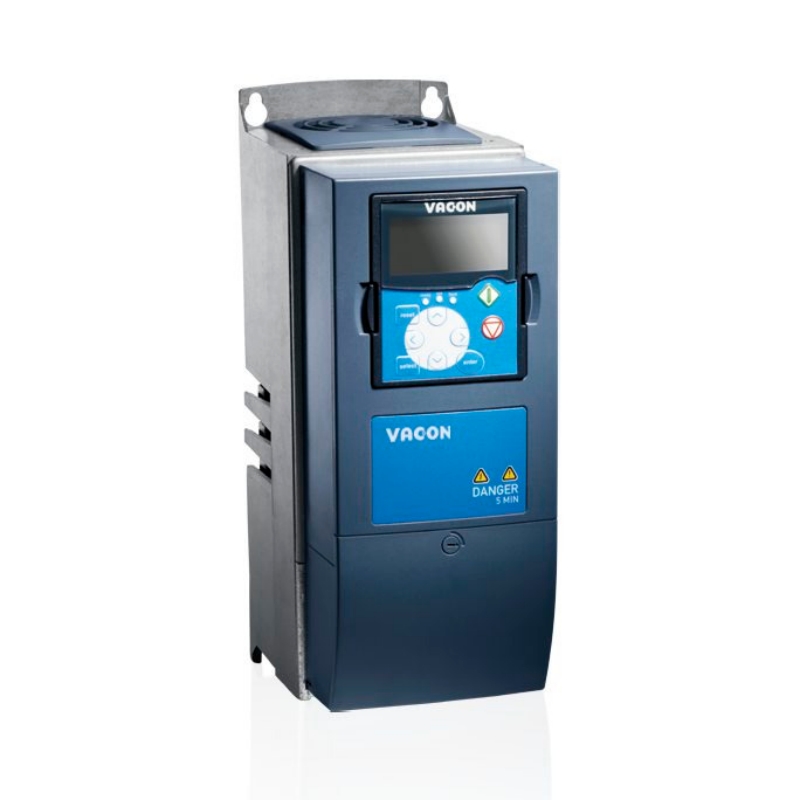

VACON NXS00125-A5H1SSV-A1A2000000 è un VFD di 5,5 kW per uso generale della serie VACON NXS, che funziona a 380-500 VAC con custodia IP54/NEMA12. Questo azionamento AC ad alta coppia fornisce la coppia di partenza del 200% e integra un trituratore del freno. Controlla pompe, ventilatori, trasportatori e miscelatori, conformi alle norme EMC IEC 61800-3 con un pannello alfanumerico.
Che cos'è un VFD di scopo generale?
Un azionamento a frequenza variabile di uso generale (VFD) è un controllore elettronico del motore che converte la potenza di ingresso AC a frequenza fissa in uscita a frequenza variabile e tensione variabile per regolare la velocità e la coppia dei motori a induzione AC trifasi. Corrispondendo la velocità del motore alle esigenze di carico effettive, questi azionamenti consentono un risparmio energetico del 20% al 50% su applicazioni di coppia variabile.
I VFD di uso generale supportano pompe, ventilatori, trasportatori, compressori e miscelatori. In genere offrono doppio sovraccarico: sovraccarico basso (110% per 1 minuto ogni 10 minuti) per carichi di coppia variabili e sovraccarico alto (150% per 1 minuto ogni 10 minuti) per macchine a coppia costante. Un azionamento AC ad alta coppia all'interno di questa classe sostiene ulteriormente dal 150% al 200% della coppia nominale durante il funzionamento a rottura e a bassa velocità, eliminando la necessità di sovradimensionare l'azionamento per condizioni di partenza pesanti.
Il NXS00125-A5H1SSV-A1A2000000 è un membro della famiglia di prodotti VACON NXS, che si estende da 0,75 kW a 560 kW e tensioni da 208 V a 690 V. Questa unità fornisce 5,5 kW con una corrente di uscita nominale di 12 A, dotata di un trituratore di freni integrato, protezione IP54 / NEMA12 e tavole rivestite conformali per ambienti difficili.
Specifiche chiave
Marca: Danfoss/VACON
Modello: NXS00125-A5H1SSV-A1A2000000
Famiglia di prodotti:VACON NXS
Potenza nominale (sovraccarico basso): 5,5 kW
Corrente di uscita nominale: 12 A
Intervalo di tensione di ingresso: 380 a 500 VAC, 3-fase
Frequenza di ingresso: da 45 a 66 Hz
Frequenza di uscita: da 0 a 320 Hz
Capacità di sovraccarico: basso sovraccarico 110% (1 min/10 min); Alto sovraccarico 150% (1 min/10 min)
Torsione di partenza: 200% (sovraccarico elevato)
Frequenza di commutazione: da 1 a 16 kHz (predefinito 10 kHz)
Metodo di controllo: controllo di frequenza U / f; Controllo vettoriale senza sensore a loop aperto
Risoluzione di frequenza: 0,01 Hz
Freno Chopper: integrato
Valutazione del contenitore: IP54/NEMA12
Livello di emissione EMC: H secondo IEC 61800-3
I/O standard (slot A): 6 x DI, 1 x DO, 2 x AI, 1 x AO, +10 V rif., +24 V aux.
Uscite relè (slot B): 2 x relè (NO/NC)
Moduli di bus di campo opzionali: RS-485, Modbus/TCP, PROFIBUS DP, DeviceNet, CANopen
Gamma di temperatura ambiente: -10 a 50 ° C
Intervalo di temperatura di stoccaggio: -40 a 70 ° C
Umidità: da 0 a 95% RH (non condensante)
Altezza (carico completo): 1.000 m senza deratare
Raffreddamento: standard raffreddato ad aria
Mitigazione armonica: 6-impulso con soffocamento DC integrato
Protezione della scheda: verniciato (rivestimento conforme)
Montaggio: parete o pannello di montaggio
Dimensioni (L x H x D): 128 x 292 x 190 mm
Peso netto: 5 kg
Approvazioni: CE, UL, cUL, RCM, EAC, KC, ucraino
Pacchetto di lingua del firmware: UK, RU, CN; Altri
Frequenza predefinita del motore: 50 Hz
Garanzia: da 12 a 18 mesi (standard del produttore)
Punti salienti tecnici
La coppia di avvio del 200% consente l'avvio diretto sul carico senza eccessive dimensioni. L'azionamento fornisce il 200% della coppia nominale del motore per 2 secondi ogni 20 secondi in modalità di sovraccarico elevato, sufficiente per carichi ad alta inerzia come miscelatori, centrifughe e trituratori. Ciò elimina la necessità di selezionare un VFD più grande solo per soddisfare i requisiti di coppia di rottura.
Il trituratore integrato del freno taglia l'hardware esterno e l'impronta del pannello. Poiché il trituratore del freno è integrato, è necessario solo una resistenza frenante esterna per la dissipazione di energia rigenerativa. I costruttori di pannelli evitano di installare un'unità frenante separata, risparmiando spazio nel contenitore e un componente di potenza.
La custodia IP54/NEMA12 consente l'installazione diretta del pavimento in aree polverose o umide. La custodia sigillata protegge contro l'ingresso limitato di polvere e spruzzi d'acqua, eliminando il requisito di un armadio di protezione aggiuntivo nelle zone di lavorazione. Che tipo di protezione fornisce l'NXS00125? Risponde IP54 e NEMA12, adatto per il montaggio all'esterno delle sale di controllo pulite.
Le schede di circuito rivestite conformi aumentano l'affidabilità in atmosfere corrosive. I PCB verniciati resistono all'umidità, ai vapori chimici e ai contaminanti nell'aria, riducendo i guasti di strisciamento. Questo prolunga la vita utile nelle acque reflue, nella trasformazione alimentare e negli impianti chimici.
Il controllo vettoriale senza sensore raggiunge una regolazione della velocità del ± 0,5% senza un encoder. La modalità vettoriale a loop aperto mantiene la velocità entro lo 0,5% dei RPM nominali sotto carico variabile, eliminando il costo e la complessità di installazione del feedback dell'encoder esterno.
L'espansione modulare I/O e fieldbus si adatta alle reti degli impianti. L'unità fornisce cinque slot opzionali. La configurazione standard A-base fornisce 6 ingressi digitali, 2 ingressi analogici, 1 uscita analogica e 1 uscita digitale. Le schede Fieldbus per PROFIBUS DP, Modbus/TCP e CANopen si installano in slot dedicati per l'integrazione con i sistemi di controllo di tutta l'impianto.
Applicazioni
Controllo della pompa in impianti idrici e reflue: corrisponde alla velocità della pompa centrifuga alla domanda di flusso. Il funzionamento dal 5% al 150% della velocità base con controllo vettoriale mantiene l'accuratezza del punto di impostazione della pressione, fornendo una riduzione dell'energia dal 30% al 50% a portate ridotte.
Regolazione del ventilatore e del soffiatore nei sistemi HVAC: regola la velocità del ventilatore in base alla temperatura, alla pressione o al CO ₂ segnali. La gamma di uscita da 0 a 320 Hz supporta soffiatori ad alta velocità e la custodia IP54 consente l'installazione meccanica in camera senza protezione aggiuntiva.
Azionamenti del trasportatore nella movimentazione dei materiali: riduce l'accelerazione e la decelerazione con tempi di rampa regolabili da 0,1 a 3.000 secondi. La coppia di avvio del 200% supera l'attrito statico sulle cinture caricate senza richiedere un motore o un azionamento più grandi.
Miscelatori e agitatori nella trasformazione alimentare e chimica: Fornisce coppia di sovraccarico del 200% per la miscelazione di prodotti viscosi. Il trituratore del freno integrato, combinato con una resistenza esterna, smette di miscelare rapidamente le pale per il cambio di lotto, riducendo il tempo di ciclo tra lotti.
Controllo del compressore industriale: Mantiene la pressione di scarico costante attraverso la regolazione interna del PID. La risoluzione di frequenza di 0,01 Hz consente un taglio preciso della velocità del motore per i compressori a rotolo e a vite.
Lift e sollevamento verticale: Gestisce i carichi di revisione con la capacità di frenatura a flusso e il frenatore integrato, che fornisce fino al 30% di coppia di frenatura senza una resistenza esterna.
Inoltre, Beijing Zhongping Technology fornisce la gamma completa di azionamenti VACON NXS per coprire le esigenze di potenza dalle applicazioni frazionate ad alte potenze. Insieme al NXS00125-A5H1SSV-A1A2000000 presentato in questo articolo, abbiamo stock e consegnare modelli tra cui NXS00035-A5H1SSV-A1A2000000,NXS00045-A5H1SSV-A1A2000000,NXS00055-A5H1SSV-A1A2000000,NXS00075-A5H1SSV-A1A2000000,NXS00095-A5H1SSV-A1A2000000,NXS00125-A5H1SSV-A1A2000000,NXS00165-A5H1SSV-A1A2000000,NXS00225-A5H1SSV-A1A2000000,NXS00315-A5H1SSV-A1A2000000,NXS00385-A5H1SSV-A1A2000000,NXS00455-A5H1SSV-A1A2000000,NXS00615-A5H1SSV-A1A2000000, I prezzi variano da circa 960 a 1.240 USD, anche se il costo effettivo fluttua con i tassi di cambio, le tariffe e gli aggiustamenti di fabbrica - contatta Beijing Zhongping Technology direttamente per un preventivo corrente.
Guida alla selezione
Applicazioni adatte:
Pompe e ventilatori in cui il controllo variabile della coppia e il sovraccarico nominale basso del 110% corrispondono a cicli di lavoro continui a 5,5 kW o meno
Trasportatori, miscelatori e sollevatori che richiedono coppia di partenza del 200% e capacità di frenatura dinamica
Installazioni in ambienti polverosi o umidi dove la custodia IP54/NEMA12 consente il posizionamento diretto senza armadi aggiuntivi
Modernizzazione ed espansione dei sistemi VACON NXS esistenti, mantenendo forma, adattamento e compatibilità delle funzioni
Non consigliato per:
Alimentazione monofase. Questo VFD richiede un ingresso trifase 380-500 VAC. Per applicazioni di ingresso monofase, selezionare un azionamento nominale per l'alimentazione monofase e la tensione appropriata.
Aree di lavaggio o immersione ad alta pressione che richiedono IP66 o NEMA 4X. Selezionare un azionamento chiuso in acciaio inossidabile con una maggiore protezione contro l'ingresso per queste condizioni.
Funzionamento continuo al di sopra di 50°C senza degradazione. Se la temperatura ambiente supera i 50°C, ridurre la corrente di uscita del 2,5% per 1°C o passare a un modello di potenza superiore.
Domande frequenti
1.Quali sono le dimensioni e il peso del NXS00125-A5H1SSV-A1A2000000?
L'azionamento misura 128 mm di larghezza, 292 mm di altezza e 190 mm di profondità con un peso netto di 5 kg. Il peso lordo della spedizione incluso l'imballaggio è di 6 kg.
2.What è il termine di consegna per questo VFD?
Il tempo di consegna standard è da 4 a 6 settimane dalla fabbrica. Unità con moduli fieldbus opzionali possono richiedere fino a 8 settimane. Manteniamo stock regionale di configurazioni VACON NXS comuni per spedizioni accelerate.
3.Is questo azionamento AC ad alta coppia in magazzino per la spedizione immediata?
La disponibilità varia a seconda della configurazione. Verifichiamo l'inventario attuale al momento del preventivo e forniamo una data di spedizione confermata entro un giorno lavorativo.
4.Quali certificazioni detiene il NXS00125-A5H1SSV-A1A2000000?
L'unità porta CE, UL, cUL, RCM, EAC, KC e approvazioni ucraine, che soddisfano le direttive applicabili per la bassa tensione, la compatibilità elettromagnetica e la sicurezza.
5.Quanto costa il NXS00125-A5H1SSV-A1A2000000?
Il NXS00125-A5H1SSV-A1A2000000 varia generalmente da 1.800 a 2.800 USD a seconda della configurazione e della quantità. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo preciso con i prezzi correnti e i costi di spedizione, contatta direttamente Beijing Zhongping Technology.
6. Quali termini di pagamento accettate per l'acquisto di unità a frequenza variabile?
Accettiamo bonifico bancario (T / T) e lettera di credito irrevocabile (L / C). Per i conti aziendali qualificati con cronologia di credito stabilita, Beijing Zhongping Technology offre termini di pagamento netti di 30 all'approvazione del credito.
7.Come installare il NXS00125-A5H1SSV-A1A2000000 e quali opzioni di montaggio sono disponibili?
L'azionamento si monta su una parete o un pannello utilizzando quattro punti di fissaggio. L'installazione non richiede strumenti speciali oltre le attrezzature elettriche standard. Le spazialità di 100 mm sopra e sotto, e 20 mm sui lati, garantiscono un adeguato flusso d'aria di raffreddamento.
8.What è il periodo di garanzia e la politica di ritorno per questo drive?
Forniamo una garanzia standard del produttore di 12 a 18 mesi dalla data di spedizione. I resi richiedono autorizzazione preventiva e sono soggetti a condizioni di rifornimento. Beijing Zhongping Technology elabora le richieste RMA e fornisce la documentazione di spedizione di ritorno entro 48 ore lavorative.
9.Il NXS00125-A5H1SSV-A1A2000000 è interrotto o posso ancora ordinarlo?
La famiglia VACON NXS rimane attiva senza preavviso di interruzione. Questo modello è completamente supportato con pezzi di ricambio, documentazione tecnica e aggiornamenti firmware attraverso VACON e distributori autorizzati.
10.Quali considerazioni doganali e dazi d'importazione si applicano all'importazione di questo VFD di uso generale?
Gli azionamenti a frequenza variabile sono generalmente classificati sotto HTSUS 8504.40.Le spedizioni vengono spedite secondo Incoterms CPT o come convenuto. I dazi di importazione, le tasse doganali e l'IVA o la GST applicabili sono da pagare dall'acquirente a destinazione. Beijing Zhongping Technology fornisce fatture commerciali, elenchi di imballaggio e certificati di origine per tutti gli ordini di esportazione.
