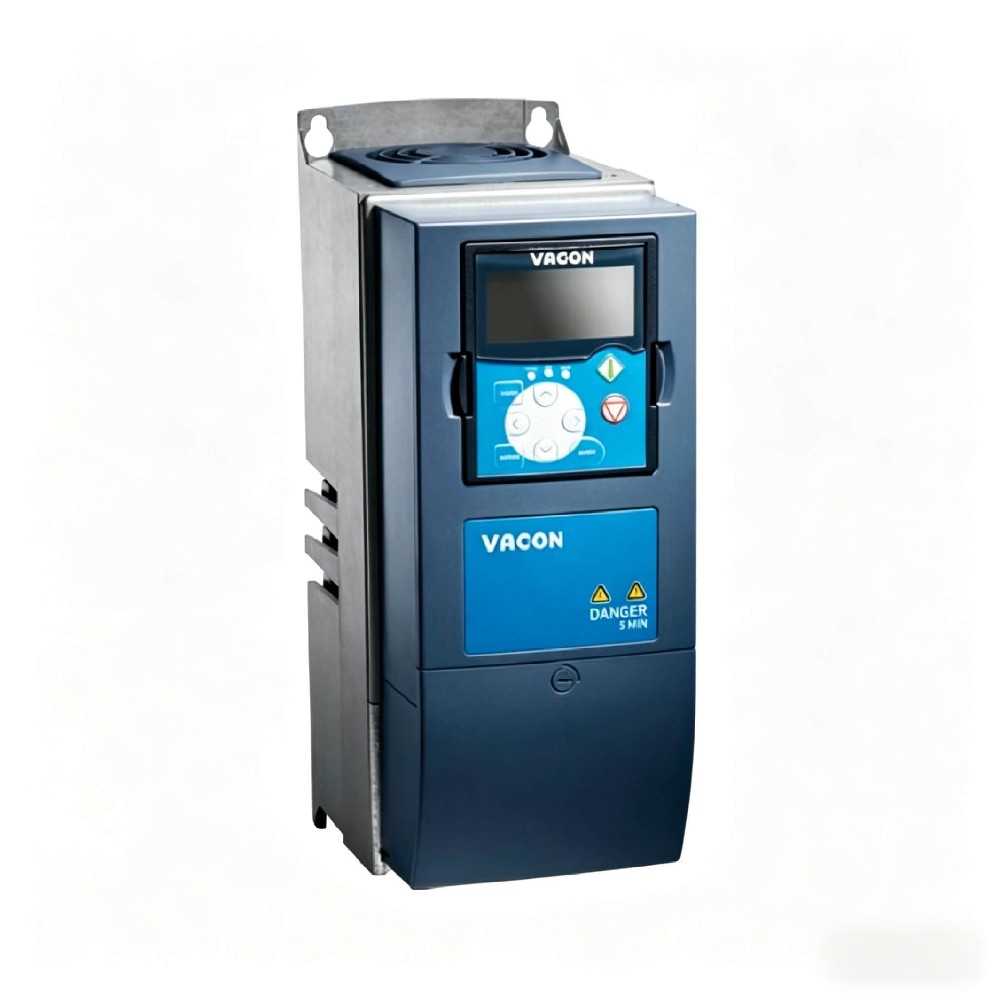

Il VACON NXP00045-A5H1SSV-A1A2000000 è un inverter VFD da 22 kW e un azionamento vettoriale ad alte prestazioni all'interno della serie VACON NXP. Funzionando a 380-500 VAC con una corrente nominale di 45 A e una capacità di 46 A, fornisce un controllo preciso a circuito aperto e chiuso per motori a induzione e magneti permanenti. Adatto per gru, bobinatori, estrusori e pompe pesanti in ambienti industriali esigenti.
Che cos'è un'unità vettoriale ad alte prestazioni?
Un azionamento vettoriale ad alte prestazioni è un azionamento a frequenza variabile AC (VFD) che utilizza algoritmi avanzati per controllare la velocità e la coppia del motore con alta precisione e risposta dinamica. Controlla in modo indipendente i componenti correnti di magnetizzazione e produzione di coppia, raggiungendo la coppia nominale completa anche a velocità zero. Le modalità di controllo comuni includono il controllo vettoriale a circuito aperto (senza sensore) e il controllo vettoriale a circuito chiuso con feedback dell'encoder per applicazioni che richiedono un posizionamento preciso o una regolazione della velocità.
La serie VACON NXP rappresenta una piattaforma di azionamento vettoriale raffreddata ad aria premium progettata per prestazioni robuste e dinamiche. Il NXP00045-A5H1SSV-A1A2000000 fornisce un controllo del motore ottimizzato sia per motori a induzione che a magneti permanenti (PM), nonché per applicazioni di azionamento senza ingranaggi e soluzioni di sincronizzazione per sistemi multi-motori ad alte prestazioni. Con cinque slot di espansione integrati per I/O, fieldbus e schede di sicurezza funzionali, l'azionamento si integra direttamente nei sistemi di automazione senza richiedere moduli esterni aggiuntivi.
Specifiche chiave
Potenza nominale: 22 kW/30 HP
Corrente nominale: 45 A
Corrente di carico massima (IL): 46 A
Tensione di alimentazione: 380-500 VAC, 3-fase (bus DC 465-800 VDC)
Frequenza di ingresso: 50/60 Hz (±5%)
Frequenza di uscita: 0-320 Hz
Capacità di sovraccarico: 110% per 60 secondi (per 1 minuto)
Capacità di sovraccarico: 150% per 2 secondi (massimo ogni 10 secondi)
Coppia di partenza: 200% della coppia nominale
Classificazione di protezione del contenitore: IP54/NEMA12
Livello di emissione EMC: categoria C1 secondo IEC/EN 61800-3+A1
Dimensione del telaio: FR06
Dimensioni (L x H x D): 195 mm x 591 mm x 237 mm
Peso: 18,5 kg
Tastiera di controllo: display alfanumerico (opzione A)
Chopper freno: integrato (standard)
Metodo di controllo: V / f, vettore a loop aperto, vettore a loop chiuso (con feedback dell'encoder)
Tipi di motore supportati: motori a induzione, motori a magnete permanente (PM)
Numero di slot di espansione: 5 (slot A, B, C, D, E)
Slot A: 6 x ingressi digitali, 1 x uscita digitale, 2 x ingressi analogici, 1 x uscita analogica, riferimento + 10 V, ausiliario + 24 V
Slot B: 2 x uscite relè (NO/NC)
Slot C: Nessuna scheda montata
Slot D: Nessuna scheda montata
Slot E: Nessuna scheda montata
Comunicazione del bus di campo: standard RS485 (Modbus RTU)
Gamma di temperatura di funzionamento: -10 ° C a + 40 ° C
Intervalo di temperatura di stoccaggio: -40 ° C a + 70 ° C
Metodo di raffreddamento: raffreddato ad aria con ventilatori CC (conforme alla direttiva ErP2015 sull'ecodesign)
Protezione della scheda di circuito: PCB rivestiti (verniciati) per resistenza alla polvere e all'umidità
DC Link Choke: Integrato (6-pulso con soffocatore)
Conformità: IEC/EN 61800-3, CE approvato, UL approvato, RCM approvato, KC approvato, EAC approvato, ucraino approvato
Tempo di accelerazione: da 0 a 3.000 secondi (programmabile)
Tempo di decelerazione: da 0 a 3.000 secondi (programmabile)
Punti salienti tecnici
Il VACON NXP00045 fornisce coppia di partenza del 200% a velocità zero per applicazioni che richiedono coppia di rottura in condizioni di carico pesante. Questa capacità di coppia di avvio consente all'azionamento di gestire carichi ad alta inerzia come trasportatori caricati, estrusori e pompe a spostamento positivo senza richiedere una combinazione di motore e azionamento di dimensioni eccessive.
Il soffocatore di collegamento a corrente continua integrato riduce la distorsione armonica della rete senza reattori di linea esterni. Il rettificatore a 6 impulsi con design di soffocamento riduce significativamente la distorsione totale della corrente armonica (THDi) rispetto ai VFD standard a 6 impulsi, aiutando gli utenti a soddisfare i limiti armonici IEEE 519 al punto di accoppiamento comune senza investire in soluzioni di filtraggio esterno o multi-impulso.
I circuiti stampati rivestiti prolungano la vita in ambienti difficili. Tutti i PCB ricevono un rivestimento conformale secondo la specifica V-option (schede verniciate), fornendo una protezione affidabile contro polvere, umidità e lieve esposizione chimica. Questo trattamento prolunga la vita dei componenti e riduce i tassi di guasto in ambienti in cui la condensazione o contaminanti atmosferici sono presenti, in particolare nella lavorazione di alimenti e bevande, impianti marini e tropicali.
Cinque slot di espansione integrati eliminano i moduli I/O esterni. Gli slot da A a E ospitano schede I/O aggiuntive, adattatori fieldbus (Profinet, EtherNet/IP, EtherCAT, CANopen) e schede di sicurezza funzionali, riducendo i requisiti di spazio dell'armadio e la complessità del sistema. Questo design modulare consente agli utenti di configurare l'esatto profilo di I/O e comunicazione necessario senza acquistare un rack I/O PLC separato.
Il frenatore integrato supporta la frenata dinamica senza componenti esterni di azionamento a corrente continua. L'elicottatore incorporato commuta l'energia rigenerativa in eccesso dal bus DC a una resistenza frenante esterna, consentendo una decelerazione controllata di carichi ad alta inerzia. Per applicazioni con frenata frequente o sostenuta, il collegamento di una resistenza frenante di dimensioni adeguate consente all'azionamento di dissipare energia rigenerativa come calore piuttosto che scatenare sulla sovratensione del bus CC.
Il controllo dinamico vettoriale con e senza feedback encoder si adatta a un ampio spettro di prestazioni. In modalità vettoriale senza sensore, l'azionamento mantiene l'accuratezza della velocità entro ± 0,5% della velocità nominale. Con il feedback dell'encoder, la modalità vettoriale a circuito chiuso raggiunge l'accuratezza del controllo della velocità entro ± 0,01% e la coppia nominale completa a stallo, supportando applicazioni di precisione come il controllo della registrazione nella stampa, il coordinamento master-slave nelle linee di conversione e la condivisione del carico nei sistemi gru e sollevatori.
Applicazioni
Il controllo della gru e del sollevatore: la coppia di partenza del 200% gestisce carichi di rottura statici, mentre il trituratore del freno integrale consente l'abbassamento controllato del carico senza usura meccanica del freno. La NXP controlla il carico durante l'intero ciclo di sollevamento, inclusa la prova della coppia al sollevamento e la decelerazione controllata durante il posizionamento.
Avbobinatori e disbobinatori: il controllo vettoriale a circuito chiuso mantiene una tensione costante della linea mentre il diametro della bobina cambia nelle applicazioni di conversione di carta, pellicola e foglio. La gamma di frequenza di uscita da 0 a 320 Hz supporta sia le operazioni di filettatura a bassa velocità che le operazioni di avvolgimento ad alta velocità, mentre la capacità di comunicazione drive-to-drive consente il controllo coordinato della tensione in sistemi di manipolazione di nastri multi-drive.
Pompe pesanti con motori a magneti permanenti: l'azionamento controlla motori PM fino a 22 kW a 380-500 V, sfruttando la maggiore efficienza della tecnologia dei motori PM senza richiedere un servo azionamento separato. L'efficienza del sistema migliora in genere del 5-10% rispetto ai pacchetti a motore a induzione e VFD in funzione a carico parziale.
Estrusori e miscelatori: la capacità di sovraccarico del 110% per 60 secondi e il controllo vettoriale senza sensore gestiscono le esigenze di coppia fluttuante delle estrusori a vite e dei miscelatori a lotto. L'azionamento mantiene la regolazione della velocità sotto improvvisi cambiamenti di viscosità del materiale, riducendo l'inconsistenza del prodotto e gli eventi di stallo del motore. L'impostazione predefinita di frequenza del motore a 50 Hz corrisponde ai dati standard della targa del motore europea senza ulteriori modifiche dei parametri.
Azionamenti del fuso della macchina utensile: la frequenza di uscita fino a 320 Hz supporta i fusi del motore ad alta velocità nei centri di lavorazione CNC. L'azionamento è programmato tramite una tastiera alfanumerica e supporta la comunicazione Modbus RTU standard per l'integrazione con controller CNC e sistemi SCADA a livello di impianto.
Ascensori e scale mobili: gli azionamenti NXP forniscono un controllo diretto della coppia per le macchine di trazione per ascensori a ingranaggi e senza ingranaggi. La modalità di controllo a circuito aperto supporta applicazioni standard per ascensori passeggeri, mentre il funzionamento a circuito chiuso con un encoder fornisce la precisione di posizionamento richiesta per il livellamento entro ± 3 mm ad ogni atterraggio al piano.
Guida alla selezione
Applicazioni adatte:
Sistemi che richiedono un ingresso trifase 22 kW (30 HP) 380-500 VAC con protezione ambientale IP54/NEMA12 per installazione a parete
Applicazioni con elevati requisiti di coppia di partenza (fino al 200%) o carichi ad alta inerzia che beneficiano del controllo vettoriale a circuito chiuso con feedback dell'encoder
Ambienti con polvere o umidità in aria dove i PCB rivestiti conformemente riducono la manutenzione e prolungano gli intervalli di servizio
Macchine che richiedono la funzionalità integrata del trituratore per la frenata dinamica senza moduli esterni del trituratore
Sistemi multi-drive che richiedono una comunicazione veloce drive-to-drive e connettività fieldbus tramite slot di espansione
Non consigliato per:
Alimentazione in ingresso monofase. Questo VFD richiede un ingresso trifase 380-500 VAC. Per le installazioni monofasiche, consultare Danfoss per gli azionamenti alternativi della serie VLT o VACON con capacità di ingresso monofasico fino alla potenza nominale richiesta.
Installazioni permanentemente umide o esterne senza contenitori supplementari. Mentre IP54/NEMA12 fornisce protezione contro polvere e spruzzi d'acqua, l'esposizione sostenuta a pioggia, neve o lavaggio a pressione richiede un grado di protezione più elevato ottenuto montando l'azionamento all'interno di un contenitore adeguatamente classificato o selezionando una variante di azionamento chiuso VACON NXP.
Altitudini di funzionamento superiori a 1.000 metri senza degradazione. Secondo le linee guida di deratazione IEC 61800-2, la corrente di uscita deve essere ridotta dell'1% per 100 m al di sopra di 1.000 m. Per l'installazione al di sopra di 2.000 m, contattare il produttore per le indicazioni specifiche dell'applicazione sulle distanze di creepage e sui requisiti di raffreddamento.
Domande frequenti
1.Quali sono le dimensioni e il peso del VACON NXP00045-A5H1SSV-A1A2000000?
Il VACON NXP00045-A5H1SSV-A1A2000000 misura 195 mm di larghezza, 591 mm di altezza e 237 mm di profondità. Il suo peso netto è di 18,5 kg.
2.Il NXP00045-A5H1SSV-A1A2000000 è in stock e quale è la sua disponibilità?
I livelli di inventario per questo modello configurato variano in base alla regione. La piattaforma della dimensione del telaio FR06 è ampiamente distribuita; contatta il tuo distributore VACON locale o Beijing Zhongping Technology per confermare le scorte correnti. Le varianti del modello standard di solito vengono spedite dai centri di distribuzione regionali entro 5-10 giorni lavorativi.
3.Qual è il prezzo di un azionamento VACON NXP 22kW?
Il prezzo di listino per un azionamento VACON NXP da 22 kW varia tipicamente da 5.500 a 8.500 USD a seconda della configurazione specifica, delle schede opzionali selezionate e delle tariffe regionali. I prezzi fluttuano a causa dei tassi di cambio, dei costi delle materie prime e degli aggiustamenti di fabbrica. Per un preventivo accurato, inclusa la spedizione e eventuali dazi applicabili, contatta direttamente Beijing Zhongping Technology.
4.What è il tempo di consegna o il termine di consegna per le unità VACON NXP?
Il tempo di consegna standard per i drive NXP configurati è di 4 a 6 settimane dalla fabbrica VACON. Le configurazioni standard in magazzino possono essere spedite entro 5-10 giorni lavorativi da centri di distribuzione regionali in Europa, Nord America e Asia-Pacifico.
5.Quale conformità EMC soddisfa il NXP00045-A5H1SSV-A1A2000000?
Questo modello è conforme alla categoria di emissione EMC C1 secondo IEC/EN 61800-3+A1, con una tensione nominale inferiore a 1000 V per il primo ambiente (residenziale). Le approvazioni CE, UL e RCM affrontano cumulativamente i requisiti di emissioni condotte e irradiate per impianti industriali e residenziali. Per installazioni che richiedono la categoria C2 o C3, installare l'azionamento con un filtro EMC esterno e seguire le istruzioni di cablaggio nel manuale di installazione.
6.Il NXP00045-A5H1SSV-A1A2000000 include un trituratore e un'unità frenante?
L'azionamento include un trituratore integrato di serie, identificato dalla cifra "1" nel campo del trituratore del codice del modello. L'elicottatore passa l'energia rigenerativa in eccesso dal bus CC a una resistenza frenante esterna. Gli utenti devono dimensionare e acquistare separatamente la resistenza frenante in base al ciclo di lavoro di decelerazione e alle esigenze di potenza frenante massima.
7.Qual è la politica di ritorno e la garanzia per il NXP00045-A5H1SSV?
La garanzia standard fromVACON è di 12 mesi con l'opzione di estendere a 18 mesi sotto il codice di estensione della garanzia +WT01. Beijing Zhongping Technology supporta i resi per difetti di fabbricazione entro il periodo di garanzia; tutti i resi richiedono l'autorizzazione preventiva e un numero RMA rilasciato entro 48 ore lavorative dalla richiesta.
8.Quali termini di pagamento accettate quando acquistate il VACON NXP00045?
Accettiamo bonifico bancario (T / T), carte di credito principali e lettere di credito per transazioni idonee. Per i conti aziendali approvati, Beijing Zhongping Technology offre 30 termini di pagamento netti dopo la valutazione del credito.
9.Può il VACON NXP00045-A5H1SSV-A1A2000000 operare motori a magneti permanenti in modalità vettoriale senza sensore?
- Sì. - Sì. La piattaforma NXP controlla sia i motori a induzione che i motori a magneti permanenti (PM) utilizzando le modalità di controllo vettoriale a circuito aperto (senza sensore) e vettoriale a circuito chiuso (con feedback dell'encoder). Il funzionamento del motore PM richiede una procedura di sintonizzazione automatica per identificare la resistenza dello statore del motore e la costante di back-EMF, e la coppia completa a velocità zero richiede tipicamente un segnale di feedback dell'encoder.
10.Quanto tempo è consentito un cavo tra il VACON NXP e un motore per applicazioni con lunghe corse di cavi del motore?
La lunghezza massima del cavo del motore per il cavo non schermato è di 300 m e per il cavo schermato di 150 m quando l'azionamento soddisfa la categoria EMC C1. Contatta Beijing Zhongping Technology per dimensionare i filtri e supportare le applicazioni.
Oltre alla serie NXP00045-A5H1SSV-A1A2000000, la serie VACON NXP raffreddata ad aria comprende una gamma di potenza da 1,1 kW a 160 kW in carichi di sovraccarico bassi e da 0,75 kW a 132 kW in carichi di sovraccarico elevati, con corrispondenti correnti continue da 3,3 A a 300 A e da 2,2 A a 245 A. Forniamo la gamma completa di dimensioni del telaio per supportare una vasta gamma di applicazioni di controllo del motore, tra cui le seguenti varianti di modello:
NXP00035-A5H1SSV-A1A2000000, NXP00045-A5H1SSV-A1A2000000
NXP00055-A5H1SSV-A1A2000000, NXP00075-A5H1SSV-A1A2000000
NXP00095-A5H1SSV-A1A2000000, NXP00125-A5H1SSV-A1A2000000
NXP00165-A5H1SSV-A1A2000000, NXP00225-A5H1SSV-A1A2000000
NXP00315-A5H1SSV-A1A2000000, NXP00385-A5H1SSV-A1A2000000
NXP00455-A5H1SSV-A1A2000000, NXP00615-A5H1SSV-A1A2000000
NXP00725-A5H0SSV-A1A2000000, NXP00875-A5H0SSV-A1A2000000
NXP01055-A5H0SSV-A1A2000000, NXP01405-A5H0SSV-A1A2000000
NXP01685-A5H0SSV-A1A2000000, NXP02055-A5H0SSV-A1A2000000
NXP02615-A5H0SSG-A1A2000000, NXP03005-A5H0SSG-A1A2000000
Contatta Beijing Zhongping Technology per specifiche dettagliate su qualsiasi modello specifico.
