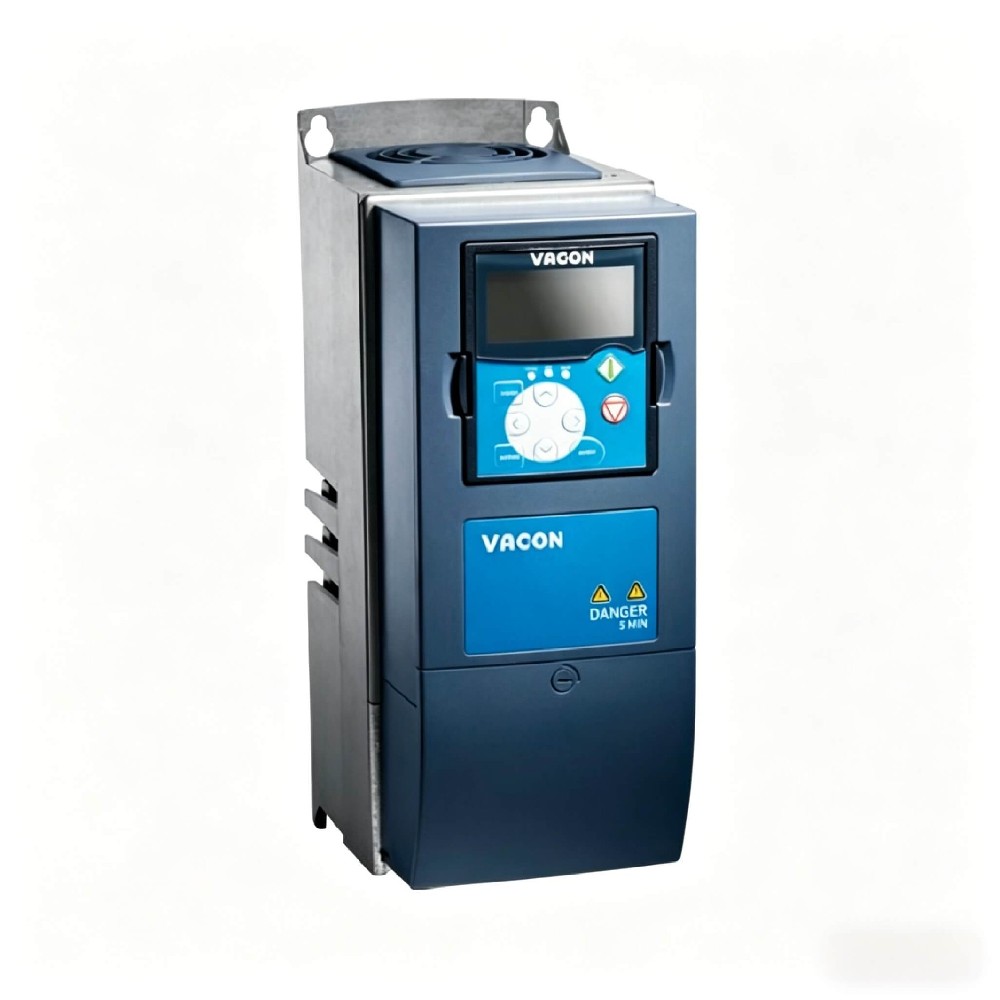

VACON NXP00165-A2H1SSV-A1A2000000 è un 16 Amp Vector Control Drive, un 3 Phase AC Drive montato a parete della serie NXP per motori a induzione 380-500 V e magneti permanenti. Offre potenza da 5,5 a 7,5 kW con un trituratore integrato, custodia IP21/NEMA1 e conformità EMC IEC 61800-3. Adatto per il controllo delle gru, l'avvolgimento, l'estrusione e le applicazioni di miscelazione pesanti.
Che cos'è un azionamento AC a 3 fasi?
Un azionamento a corrente alterna trifase rettifica la tensione della rete a corrente alterna trifase in una tensione di collegamento a corrente continua, che viene invertita indietro a tensione variabile, frequenza variabile a corrente alterna trifase per controllare la velocità e la coppia di motori a induzione a corrente alterna o magneti permanenti. Gli azionamenti moderni sono classificati in base agli algoritmi di controllo (scalare, vettore senza sensore, vettore a circuito chiuso) e le varianti Vector Control ad alte prestazioni forniscono una regolazione precisa della velocità e della coppia.
Il VACON NXP è una piattaforma di azionamento AC ad alte prestazioni che fornisce controllo vettoriale a circuito aperto e a circuito chiuso per applicazioni monomotore e multi-motore esigenti. Supporta motori a induzione e magneti permanenti con un'architettura hardware modulare che ospita cinque slot di espansione plug-in per I/O, fieldbus e schede di sicurezza funzionali.
Specifiche chiave
Gruppo di prodotti:Convertitore di frequenza NXP
Codice modello: NXP00165-A2H1SSV-A1A2000000
Tensione della rete: 380-500 VAC (465-800 VDC)
Corrente di uscita nominale: 16 A
Potenza del motore (Heavy Duty): 5,5 kW
Potenza del motore (funzione leggera): 7,5 kW
Fasi di ingresso: 3-fase
Classificazione del contenitore: IP21/NEMA Tipo 1
Livello di emissione EMC: IEC 61800-3, categoria C2
Chopper freno integrato: sì
Tastiera di controllo: display alfanumerico
Fessura di opzione A: 6DI, DO, 2AI, 1AO, +10Vr, +24V
Fessura di opzione B: 2RO (NO/NC)
Opzione Slot C: Nessuna scheda
Opzione Slot D: Nessuna scheda
Opzione Slot E: Nessuna scheda
Dimensione del telaio: 05
Peso netto: 8,1 kg
Peso lordo: 9,1 kg
Intervalo di temperatura di funzionamento: da 0 ° C a + 40 ° C (derating sopra + 40 ° C)
Tipo di montaggio: Montato a parete
Metodo di raffreddamento: raffreddato ad aria con ventilatori CC conformi alla direttiva UE 2015 sull'ecodesign
Numero di slot di espansione: 5 (slot A-E)
Punti salienti tecnici
Il controllo vettoriale a circuito chiuso raggiunge un errore di velocità inferiore allo 0,01% (dipendente dall'encoder). L'NXP applica il controllo vettoriale dinamico con e senza feedback, fornendo la coppia completa da zero velocità e consentendo applicazioni ad alte prestazioni come il sollevamento delle gru e il controllo dell'estrusione dove l'accuratezza della regolazione della velocità è critica.
Il trituratore integrato elimina la necessità di un'unità frenante esterna. Il trituratore interno gestisce direttamente la dissipazione di energia rigenerativa, riducendo lo spazio del pannello e il cablaggio per applicazioni che coinvolgono frequenti carichi di decelerazione, abbassamento o revisione.
Cinque slot di espansione plug-in consentono la personalizzazione modulare. Gli utenti installano schede I/O aggiuntive, interfacce fieldbus (PROFIBUS, PROFINET, EtherNet/IP, Modbus TCP) o schede di sicurezza funzionali senza aumentare le dimensioni dell'alloggiamento, preservando la flessibilità degli investimenti e riducendo la complessità del sistema.
Le schede di circuito rivestite prolungano la durata di servizio in atmosfere difficili. Tutti i PCB presentano rivestimento conformale come standard, fornendo protezione contro polvere conduttiva, umidità nell'aria e vapori chimici lievi. Questa decisione di progettazione risponde alla domanda: i motori VACON NXP possono sopravvivere in impianti di cemento polverosi o fabbriche tessili ad alta umidità, e la risposta è sì, con una comprovata affidabilità in tali ambienti.
Supporto firmware multilingue per la distribuzione globale. Il pacchetto linguistico del firmware include inglese, francese, italiano, spagnolo e portoghese del Regno Unito, riducendo i tempi di messa in servizio per gli OEM multinazionali e gli utenti finali nei mercati dell'Europa occidentale.
Applicazioni
Controllo della gru e del sollevatore: il controllo della coppia vettoriale a circuito chiuso a velocità zero con capacità di tenuta a pieno carico elimina i freni meccanici per carichi di revisione. La prova della coppia avviene prima del rilascio meccanico del freno, impedendo la caduta del carico all'avvio.
Macchine per avvolgimento e sblocco: regolazione precisa della coppia con feedback dell'encoder mantiene una tensione costante della banda durante i cambiamenti di diametro nelle linee di lavorazione di carta, pellicola e tessili. La precisione dello 0,01% riduce al minimo gli sprechi di materiale dovuti alla variazione della tensione.
Estrusori a vite e a pistoni: l'alta coppia di partenza (capacità di sovraccarico del 200% per nomina della serie NXP) supera l'alto attrito a rottura del materiale polimerico freddo. Il controllo a circuito chiuso mantiene una portata stabile indipendentemente dalle fluttuazioni di pressione alla matrice.
Miscelatori e centrifughe pesanti: capacità di sovraccarico del 200% gestisce picchi di viscosità del processo durante i cicli di miscelazione in lotto. Il frenatore integrato garantisce una rapida decelerazione controllata dei carichi ad alta inerzia senza innescare la sovratensione del bus CC.
Sincronizzazione di più trasportatori: la funzionalità DriveSynch consente configurazioni master-follower con sincronizzazione di velocità e angolo su più unità NXP, mantenendo un posizionamento preciso del prodotto tra sezioni di trasportatori sequenziali.
Stand di prova e dinamometri: il funzionamento completo a quattro quadranti supporta le modalità di motorizzazione e generazione con controllo della coppia a circuito chiuso per le prove del motore, le prove di resistenza del cambio e la simulazione del motore che richiedono un'alta risposta dinamica.
Guida alla selezione
Applicazioni adatte:
Processi che richiedono prestazioni vettoriali a circuito chiuso con requisiti di precisione della velocità dello 0,01% o superiore, come l'avvolgimento di precisione, l'estrusione o il controllo della gru
Installazioni in cui un trituratore integrato elimina la necessità di un'unità frenante esterna, riducendo l'impronta del pannello e il numero di componenti
Ambienti con polvere, umidità o lieve esposizione chimica in aria in cui le schede rivestite conformemente forniscono una durata di servizio prolungata
Non consigliato per:
Applicazioni di pompa, ventilatore o trasportatore semplice di base che richiedono solo controllo vettoriale scalare o senza sensore. Seleziona invece la serie VACON NXS: potenza nominale identica (ad es. NXS00165), dimensioni del telaio stesse, costo inferiore e prestazioni adeguate per applicazioni a coppia variabile e semplici a coppia costante.
Ambienti di lavaggio ad alta IP che richiedono custodie IP54 o IP66. Questa unità IP21 è destinata al montaggio in pannelli di controllo interni. Per applicazioni a tubo o all'aperto, seleziona un modello VACON NXP con rating di custodia almeno IP54.
Requisiti di potenza superiori a 5,5 kW (pesanti). Questa unità di dimensione fotogramma 05 è limitata a 16 A di uscita nominale. Per motori di potenza superiore, selezionare una dimensione del telaio NXP più grande corrispondente all'amperaggio del motore a pieno carico.
Domande frequenti
1. Qual è il termine di consegna e il tempo di consegna per il VACON NXP00165-A2H1SSV-A1A2000000?
Il tempo di consegna standard del produttore è di 5 settimane. Distributori autorizzati con inventario locale possono spedire entro 2-5 giorni lavorativi.
2.Is il NXP00165-A2H1SSV-A1A2000000 in magazzino e disponibile?
Manteniamo l'inventario di unità VACON NXP presso Beijing Zhongping Technology per un rapido adempimento. I livelli di stock disponibili variano a seconda della regione e del canale di distribuzione.
3.Quali certificazioni e approvazioni detiene il NXP00165-A2H1SSV-A1A2000000?
L'azionamento porta le approvazioni CE, UL, cULus, RCM (Australia/NZ), EAC (Unione economica eurasiatica), ucraina e coreana (KC). Risponde ai requisiti EMC IEC 61800-3 per il secondo ambiente (categoria C2). Nessuna omologazione marittima è inclusa in questo modello.
4.Qual è la differenza tra unità VACON NXP e VACON NXS?
La serie NXP fornisce controllo vettoriale a circuito chiuso con errore di velocità inferiore allo 0,01% (dipendente dall'encoder), capacità di sovraccarico del 200% e capacità di sincronizzazione. La serie NXS offre controllo vettoriale senza sensori per applicazioni di uso generale come pompe, ventilatori e trasportatori a costi inferiori. Entrambe le serie condividono la stessa piattaforma hardware modulare e le opzioni di espansione.
5.Quanto costa il NXP00165-A2H1SSV-A1A2000000? Qual è la fascia di prezzo?
Il VACON NXP00165 varia tipicamente da 3.000 a 5.500 USD per unità, a seconda della quantità e del canale di distribuzione. I prezzi fluttuano a causa dei tassi di cambio, delle tariffe e degli aggiustamenti di fabbrica. Per un preventivo preciso con i prezzi correnti e i costi di spedizione, contatta direttamente Beijing Zhongping Technology.
6.Quali sono il peso e le dimensioni del NXP00165-A2H1SSV-A1A2000000?
Il peso netto è di 8,1 kg, e il peso lordo incluso l'imballaggio è di 9,1 kg. I disegni dimensionali dettagliati si trovano nel manuale di installazione di VACON NXP.
7.What termini di pagamento e garanzia offri?
Accettiamo bonifico bancario (T / T) e forniamo una garanzia standard di fabbrica di 12 mesi dalla data della spedizione. Una garanzia estesa di 18 mesi è disponibile come elemento di configurazione di fabbrica opzionale.
8.Come installare il NXP00165-A2H1SSV-A1A2000000 e quale montaggio della custodia è necessario?
L'azionamento è montato a parete all'interno di un contenitore IP21. L'installazione richiede un adeguato spazio di ventilazione (minimo 200 mm sopra e sotto l'unità secondo il manuale d'uso) e controllo della temperatura ambiente per mantenere la gamma operativa da 0 ° C a + 40 ° C. La piastra di condotto rimovibile accetta raccordi di condotto a modello pollice secondo la configurazione standard.
9.Qual è la politica di restituzione e come posso restituire un drive VACON NXP?
I resi richiedono una previa autorizzazione con il numero di ordine di acquisto originale. Beijing Zhongping Technology elabora le richieste RMA entro 2 giorni lavorativi dalla ricezione. Le unità devono essere restituite nella confezione originale con tutti gli accessori e manuali inclusi per beneficiare del credito completo.
10. Quale dazio, dogana e classificazione HTSUS si applicano all'importazione del NXP00165-A2H1SSV-A1A2000000?
Il codice HTSUS per i convertitori di frequenza è 8504.40.4000 e la classificazione ECCN è EAR99. Le spedizioni internazionali vengono spedite secondo Incoterms 2020 CPT (Carriage Paid To), con dazi, tasse doganali e IVA applicabili da pagare dall'acquirente al momento della consegna. Beijing Zhongping Technology fornisce fatture commerciali e elenchi di imballaggio necessari per lo sdoganamento su tutti gli ordini di esportazione.
Oltre al NXP00165 coperto in questo articolo, forniamo la gamma completa di azionamento AC trifase NXP 380-500 V che comprende da 1,1 kW a 160 kW (sovraccarico leggero) e da 0,75 kW a 132 kW (sovraccarico pesante), con correnti di uscita continue da 3,3 A a 300 A. Tutte le unità condividono la stessa piattaforma modulare con cinque slot di espansione, trituratore freno integrato, custodia IP21 e conformità IEC 61800-3 C2. I codici di modello disponibili in questa gamma includono:
NXP00035-A2H1SSV-A1A2000000
NXP00045-A2H1SSV-A1A2000000
NXP00055-A2H1SSV-A1A2000000
NXP00075-A2H1SSV-A1A2000000
NXP00095-A2H1SSV-A1A2000000
NXP00125-A2H1SSV-A1A2000000
NXP00165-A2H1SSV-A1A2000000
NXP00225-A2H1SSV-A1A2000000
NXP00315-A2H1SSV-A1A2000000
NXP00385-A2H1SSV-A1A2000000
NXP00455-A2H1SSV-A1A2000000
NXP00615-A2H1SSV-A1A2000000
NXP00725-A2H0SSV-A1A2000000
NXP00875-A2H0SSV-A1A2000000
NXP01055-A2H0SSV-A1A2000000
NXP01405-A2H0SSV-A1A2000000
NXP01685-A2H0SSV-A1A2000000
NXP02055-A2H0SSV-A1A2000000
NXP02615-A2H0SSG-A1A2000000
NXP03005-A2H0SSG-A1A2000000
Questa gamma estesa consente agli ingegneri di selezionare un azionamento dimensionato con precisione alla corrente a pieno carico del motore, eliminando gli sprechi eccessivi mantenendo al contempo la compatibilità delle schede opzionali, il firmware comune e i pezzi di ricambio condivisi in tutte le dimensioni del telaio, dalle installazioni di pannelli da 1,1 kW ai processi industriali pesanti da 160 kW.
